路径信号产生器的定点原理
发布时间:2018-12-24 点击量:
路径信号产生器作为电缆故障点的精确定位、地埋电缆埋设路径和埋深的精准探测的仪器,在电缆检修时起着重要的作用,该仪器定位迅速、准确,为检修人员简约了大量时间和人工,该设备是利用电缆辐射的路径信号电磁波和磁性天线的方向性来完成埋地电缆定位和电缆路径的寻找。
路径信号产生器的使用基本都是只能化,操作比较简单,所以很多检修人员可能对该仪器的定点原理可能了解不是很清楚,下面我们重点介绍一下该仪器的定点原理:
采用声磁同步定点原理完成故障点的精确定位,具体实现方法如下: 在地埋动力电缆的一端施加脉冲高压,使地埋动力电缆的故障点产生放电电弧,放电电弧产 生电磁波和振动声波——声磁信号,数显同步定点仪同步接收放电电弧辐射的声磁信号,根据数 显同步定点仪接收的电磁波和声波时间差,用数字方式转换显示成接收机定点探头到故障点的直 线距离。同时,沿电缆埋设的路径,依据探头接收的声波从耳机判断故障点放电振动声音的大小。 在故障点的正上方,数显屏显示的读数最小,振动波的声音最大,由此就能准确判断出故障点的精确位置。
了解了以上仪器的定位原理,在操作时对仪器就会有更对的了解,从而更加准确的找到故障点,以上原理是武汉鄂电电力试验设备有限公司总结得出,以供大家参考,鄂电电力专业从事电力试验设备研发制造,产品遍布全国30个省、市、自治区,为客户提供优质的产品和完善的售后服务,形成了良好的销售,技术支持和售后服务一条龙的管理体系,以兢兢业业的工作作风以及艰苦奋斗的创业精神,赢得了广大电力设备用户的充分信任。

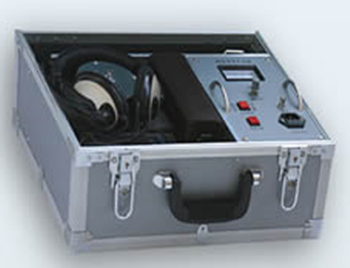

![路径信号产生器](/uploads/allimg/181224/1-1Q22411035W08.jpg)
采用声磁同步定点原理完成故障点的精确定位,具体实现方法如下: 在地埋动力电缆的一端施加脉冲高压,使地埋动力电缆的故障点产生放电电弧,放电电弧产 生电磁波和振动声波——声磁信号,数显同步定点仪同步接收放电电弧辐射的声磁信号,根据数 显同步定点仪接收的电磁波和声波时间差,用数字方式转换显示成接收机定点探头到故障点的直 线距离。同时,沿电缆埋设的路径,依据探头接收的声波从耳机判断故障点放电振动声音的大小。 在故障点的正上方,数显屏显示的读数最小,振动波的声音最大,由此就能准确判断出故障点的精确位置。
了解了以上仪器的定位原理,在操作时对仪器就会有更对的了解,从而更加准确的找到故障点,以上原理是武汉鄂电电力试验设备有限公司总结得出,以供大家参考,鄂电电力专业从事电力试验设备研发制造,产品遍布全国30个省、市、自治区,为客户提供优质的产品和完善的售后服务,形成了良好的销售,技术支持和售后服务一条龙的管理体系,以兢兢业业的工作作风以及艰苦奋斗的创业精神,赢得了广大电力设备用户的充分信任。
