双路断路器模拟试验装置的使用方法
发布时间：2018-12-04 点击量：

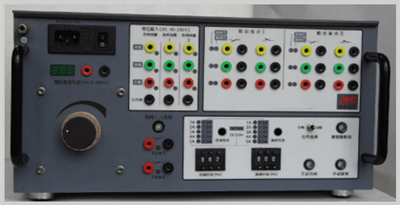

双路断路器模拟试验装置是一种组合起来使用的试验行为，它是将两组相互独立的模拟断路器置于同一机箱，模拟断路器的三相及分相操作、单跳闸线圈或双跳闸线圈断路器、开关自备投试验以及开关拒跳/拒合等动作的试验。
双路断路器模拟试验装置的操作相对比较复杂，必须严格按照说明书操作，循序渐进一步步进行，我们下面将详细的操作步骤分享给大家：
第一步：
1、用模拟断路器做保护整组试验时，将保护屏上操作回路中的三相跳闸及三相合闸的外部出口断开后，接入模拟断路器各相对应的跳/合闸输入端子，直流操作电源的负端接入模拟断路器的黑色公共端（-）端子。注意到跳/合闸回路的公共端是独立分开的。
2、接通220V供电电源。开机后模拟断路器在“三相跳闸”状态，位置指示灯绿灯亮。动作预置为“三相”操作。
第二步：
根据一次设备断路器的跳/合闸时间和跳/合闸线圈的电流值设置和跳/合闸时间模拟断路器参数：选择所需模拟断路器的跳/合闸回路电阻(100Ω、200Ω、400Ω)、跳闸时间(30 ms~90 ms)、合闸时间(20ms或~180 ms)、跳/合闸操作动作相选择等。
1、 跳/合闸线圈输入端子相当于实际断路器的跳/合闸线圈回路，跳/合闸线圈电阻通过回路电阻选择按键选择，仪器通电后跳合闸回路电阻是200Ω。
2、 跳闸时间（20 ms~110 ms）步长是10 ms，跳闸时间数码盘的数字乘以10 ms即是所设置的跳闸时间；合闸时间（20ms~500 ms）步长是20 ms，合闸时间数码盘的数字乘以20 ms即是所设置的合闸时间。
3、 动作相通过动作相选择按键选择，仪器通电后动作相为三相操作，对应指示灯是三相的亮。每按动一次将按照分相操作ABC相→A相→B相→C相→AB相→BC相→CA相→三相 循环顺序选择动作相，并相应指示灯点亮。
第三步：
面板设置有手动跳/合闸按钮，模拟断路器的手动跳闸、合闸。操作时动作相选择对应的相跳/合闸。模拟断路器在跳闸状态时，跳闸指示灯（绿灯）亮。此时模拟断路器位置开出量的常闭接点闭合，常开接点断开。
模拟断路器在合闸状态时，合闸指示灯（红灯）亮。此时开出量的常开接点闭合，常闭接点断开。
第四部：
配合继点电保护装置和试验装置进行整组试验。当任意一个跳/合闸回路有电流输入时，根据预置的动作参数模拟断路器动作状态。
动作相选择为三相操作时，任意一个相的跳/合闸输入均使三相都动作。分相操作时，各相的跳/合闸输入导致所选择的动作相做相应动作，其他相状态不变。
通过动作相选择按钮，选择非输入的动作相可模拟开关拒跳、拒合试验。
双路断路器模拟试验装置是武汉鄂电电力实验设备有限公司根据市场需求，不断研发创新市场出来的一台非常实用的试验装置，产品获得消费者和同行的认可，鄂电电力不断追求“技术更高、质量更好、服务更佳”，一步一个脚印，将科研成果转化成优质产品，更好地为电力事业服务。
