真空度测试仪器的测试原理
发布时间：2018-11-28 点击量：
真空度测试仪器作为真空灭弧室的真空度的鉴定设备，是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，它以磁控放电为原理，以单片机为主控单元，测试过程完全实现自动化。
真空度测试仪器的检测不像油开关，SF6开关那样容易检测其质量，其测试原理比较特别，下面简单介绍一下：
将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将 新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同 步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并 与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值） 成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、 同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标 定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后，就可以通过 查询该管型的离子电流－真空度曲线而获得该管型的真空度。
在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上 卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要 重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧 室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高 了灭弧室真空度的现场测试灵敏度。

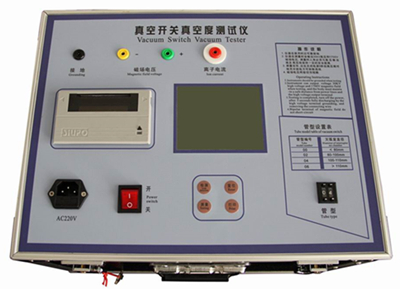

真空度测试仪器是武汉鄂电电力实验设备有限公司生产制造的一款测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试的试验设备，这一设备是真空断路器生产、安装、调试、维修的必备仪器之一。需要了解设备详细技术参数及价格可以联系武汉鄂电电力实验设备有限公司。
将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将 新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同 步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并 与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值） 成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、 同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标 定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后，就可以通过 查询该管型的离子电流－真空度曲线而获得该管型的真空度。
在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上 卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要 重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧 室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高 了灭弧室真空度的现场测试灵敏度。
真空度测试仪器是武汉鄂电电力实验设备有限公司生产制造的一款测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试的试验设备，这一设备是真空断路器生产、安装、调试、维修的必备仪器之一。需要了解设备详细技术参数及价格可以联系武汉鄂电电力实验设备有限公司。
