变压器容量及空负载特性测试仪的用途有哪些
发布时间：2018-11-19 点击量：

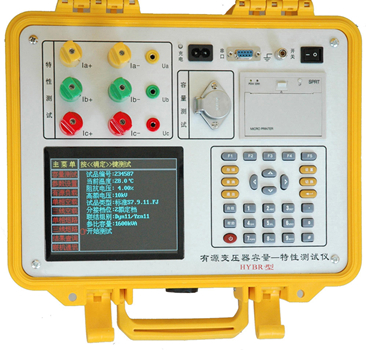

变压器容量及空负载特性测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器。设备的主要用途有空载试验、短路试验、零序阻抗三个，下面我就这三个方面的用途做一下详细介绍。
空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦 波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。 如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件 下试验，这种试验方法误差较大，一般只用于检查变压器有无故障， 只有试验电压达到额定电压的80%以上才可用来测试空载损耗。
短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧 线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额 定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以 及电流值。通常试验电源的容量应为被试品容量的30％。
零序阻抗；一台变压器对各相序（正、负、零）电压、电流所变 现的阻抗叫做序阻抗，它们分别为正序、负序和零序阻抗。正序阻抗 实际上就是正常运行时所表现的阻抗，当系统不对称运行时，就会产 生零序电流，变压器的正序阻抗和负序阻抗相等，并等于变压器的短 路阻抗。对零序阻抗而言，由于任一瞬间，所有三相的零序电流的大 小和方向都是一样的，即它们的总和不等于零，所以零序阻抗与正序 阻抗和负序阻抗有本质的区别，它的大小不仅与绕组的连接方式有 关，还与铁芯结构有关，因此，零序阻抗必须由实测确定。
武汉鄂电电力试验设备有限公司专业从事变压器容量及空负载特性测试仪的研发生产，同时生产制造各类电力试验设备，如串联谐振试验装置、电缆实验室，电力专用车，在线监测、巡检设备，绝缘耐压试验设备，变压器试验设备，红外热像仪，避雷器测试设备，开关检测设备，电机检测设备，油化分析检测设备，SF6气体检测回收设，H2气体分析检测设备等，有着20年的行业从业经验，技术成熟，售后服务好，欢迎来公司洽谈合作！
