TC试验变压器操作台的操作指南

发布时间:2018-11-09 点击量:
      TC变压器控制台是轻型高压试验变压器的配套设备,与试验变压器一起作耐压和泄漏试验;是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

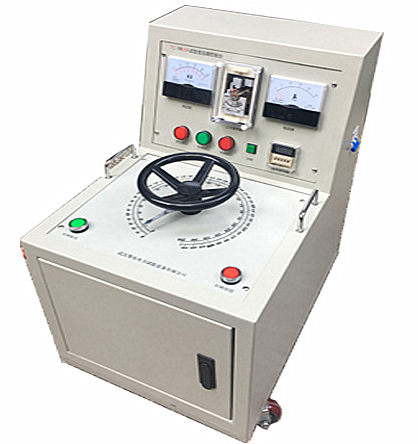

C试验变压器操作台
      TC试验变压器操作台主要特点:
      1、监视功能:输出电流、仪表电压、零位指示分/合闸指示计时指示。
      2、保护功能:过流保护、时间继电器。
      3、采用新型时间继电器,计时范围更广。
      4、采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
      5、结构合理,体积小,重量轻。
      使用方法及注意事项:
      1、核对试验变压器,测量绕阻额定输出电压,使之与操作箱(台)相吻 合。
      2、按接线示意图接好试验变压器与操作箱(台)之间的联线。
      3、接通电源,通电源指示灯亮,预置时间继电器至所需时间。(仅 TC- 50、100 有此功能)。此时调压器应回零位。
      4、顺时针旋动手轮(TC-50、100 为电动升压,可按升压按钮),按 2KV /S 均匀升压至所需值。
      5、开启时间继电器,时间继电器开始计时(仅 TC-50、100 具有自动降 压此功能)。
      6、试验完毕,逆时针旋动手轮至零位(TC-50、100 有引功能)。按停止 按钮,切断电源,解除接线。
      7、试验过程中,如发现异常声响或冒烟,有异味等,应立即停止升压, 迅速降压至零,检查无误后,方可继续升压。
       8、严禁在正常工作进切断电源。
      9、如发现调压器碳刷过度磨损,应及时更换同规格的电刷。
      10、长期未用的,在重新使用时必须用兆欧表进行绝缘测量,确定阻值 不低于 0.5M 方可继续使用。
      11、使用本产品进行高压试验,除熟悉本说明书外,尚须熟悉如下规程 《电气设备预防性试验规程》。
      武汉鄂电电力实验设备有限公司有着10年生产制造TC变压器控制台的经验,技术水平领先于国内外,同时武汉鄂电电力实验设备有限公司提供专业人员上门指导安装使用及售后服务,凭借多年的良好口碑,获得市场的认可,鄂电电力欢迎您来参观洽谈,预约电话4000-348-088。
