多倍频感应耐压测试仪安装接线详细说明
发布时间：2018-11-08 点击量：

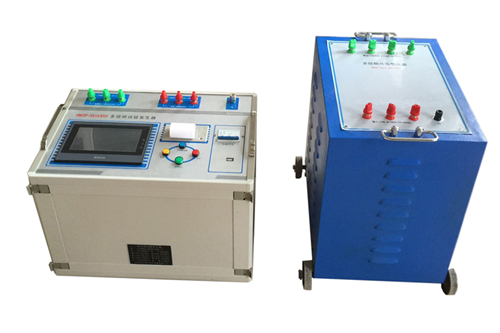

多倍频感应耐压测试仪是我公司研制生产用于电压互感器交流感应耐压试验的智能化仪器。该仪器采用数字波形合成技术， 能输出40Hz~200Hz范围的交流正弦信号。在内部微处理器的控制下，测量过程自动完成，输出电压稳定，电压电流测量精度高，重复性好，保护功能完善。当与我公司生产的高阻抗电容分压器联机可监测一次侧的高压电压，防止容升效应产生过电压。仪器还具有空载电流和励磁特性测量功能，并能显示打印励磁特性曲线。
多倍频感应耐压测试仪接线要求非常高，现我们将接线步骤介绍给大家：
1、在变频电源箱的输入端接上电源，输出端暂不接线。将变频电源箱的接地端（GND）可靠接入保护接地（接地网）。
2、变频电源箱空试正常后，将其输出端与升压变压器的输入端连接好，将（500V，150HZ）端与被试品连接。
3、使用专用联接线将升压变压器上的试品电压采样，与变频电源输出联接。
4、使用前确保变频电源及变压器可靠接地，当检查所有联线正确后不带被试品，空升变频电源至输出额定电压值。
5、当变频电源显示输出电压正确后，才能带试品进行耐压试验。
6、被试品加压绕组一般选择容量较大的绕组，通常为辅助二次绕组，且额 定电压 100/√3；也可以将二次 100V 绕组串联使用可以降低（即降低变比、PT 的变比值变小），减小输入电流，保护被试品。
7、采用非加压绕组进行耐压试验要加补偿电感。
以上步骤，顺序、要求的连接线、对应的端口一定要严格执行，不能马虎大意，否者将影响测试效果，甚至威胁设备和人员安全，如果您在对设备接线时有任何疑问，请及时联系武汉鄂电电力实验设备有限公司，公司专业人员将及时为您解决，联系电话4000-348-088。
