容性设备绝缘在线监测及分析系统装置的特点
发布时间：2018-11-06 点击量：

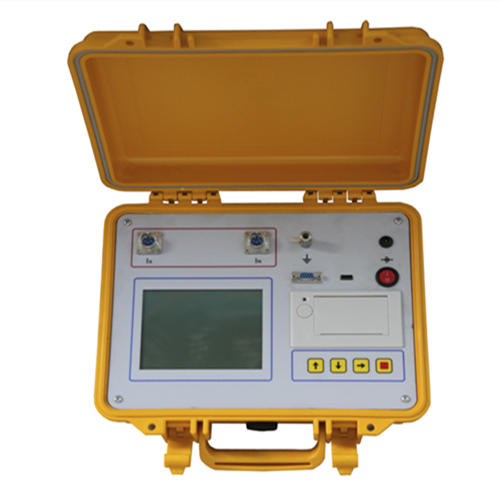

容性设备绝缘在线监测及分析系统是武汉鄂电电力实验设备有限公司生产、用于监视套管等容性高压电气设备的绝缘监测系统，它能提高电力系统运行的可靠性。系统连续的从套管采样，把采样值送到装置内具有高可靠性的故障判别专家系统内。诊断系统根据采样值显示装置的在线分析，根据这种分析，监控人员将会得出更换设备的最佳时间，系统的这种分析能力既能降低设备的更换费用，又能降低设备报废的危险，因此具有很高的经济性和安全性。
容性设备绝缘在线监测及分析系统的研制成功，得益于高性能的电流传感器和先进的嵌入式系统的采用。与同类型检测系统相比，具有如下特点：
1、采用高精度外置式穿芯电流传感器替代以往通常采用的“取样保护单元”（包含多个开关回路，测试时用于将末屏电流切换至测试仪器，存在末屏开路危险，测试时需要操作多个短接片以将末屏电流引入测试仪器），ED8020型容性设备绝缘在线监测及分析系统的取样单元采用传感器为穿芯式结构，就近安装于设备附近，末屏引线无断口且引线距离很短，从根本上避免末屏开路等安全隐患。该传感器可准确检测100μA～1000mA范围内的输入信号。传感器输入阻抗低，可耐受10A工频电流的作用以及10kA雷电流的冲击，满足在线检测的使用条件。
2、容性设备绝缘在线监测及分析系统取样单元采用压铸铝壳密封防水设计，二次输出采用防水电缆接头，测试连接方便；传感器安装完毕后，正常情况下不带电，若要进行测试，仅联接上取样单元二次电缆即可，能够做到“即插即用”对末屏信号引线无需进行任何操作。
3、容性设备绝缘在线监测及分析系统的核心处理器采用美国TI公司32位浮点高性能数字信号处理器（DSP），该DSP上运行一种实时操作系统，并采用外扩16位、高速、多路同步采样模拟数字转换器（A/D），实现对监测量的实时测量与高精度计算。具备同时监测多个设备的能力。
4、容性设备绝缘在线监测及分析系统提供两种介质损耗在线检测方式，既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用PT二次侧电压作基准信号，对设备的电容量及介质损耗值进行测量。采用自补偿式高精度电流传感器和先进的数字滤波技术，较好地解决了介损测试精度及其稳定性问题，结合完善的电磁屏蔽措施和先进的数字滤波处理技术，可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响，具有高达±0.05%的绝对检测精度。
5、容性设备绝缘在线监测及分析系统增加了同相电容型设备介损差值及电容量比值的检测功能，不但可避免因使用PT二次侧电压作为基准信号所导致的介损测试结果失真，还有助于减弱相间电场干扰的影响程度。
6、容性设备绝缘在线监测及分析系统配备大屏幕中文液晶屏，用于显示监测的电压、电流、介损、阻性电流、容性电流等数据。
7、容性设备绝缘在线监测及分析系统不但具有在线实时检测的功能，还可以对设备进行长时间连续在线监测，并自动记录所监测数据。
8、容性设备绝缘在线监测及分析系统采用外置式传感器取代 “取样保护单元”，可以在设备正常运行的状态下方便地由“带电检测”方式升级为“在线监测”方式。升级时无需拆除已安装的传感器，无需设备停电，只需加装监测单元（IED）即可。
9、容性设备绝缘在线监测及分析系统采用便携式设计结构，操作使用简单，机内铅蓄电池可维持8小时的连续工作时间，完全满足现场使用的要求。
武汉鄂电电力实验设备有限公司专业生产容性设备绝缘在线监测及分析系统装置，欢迎来电咨询洽谈合作4000-348-088。
