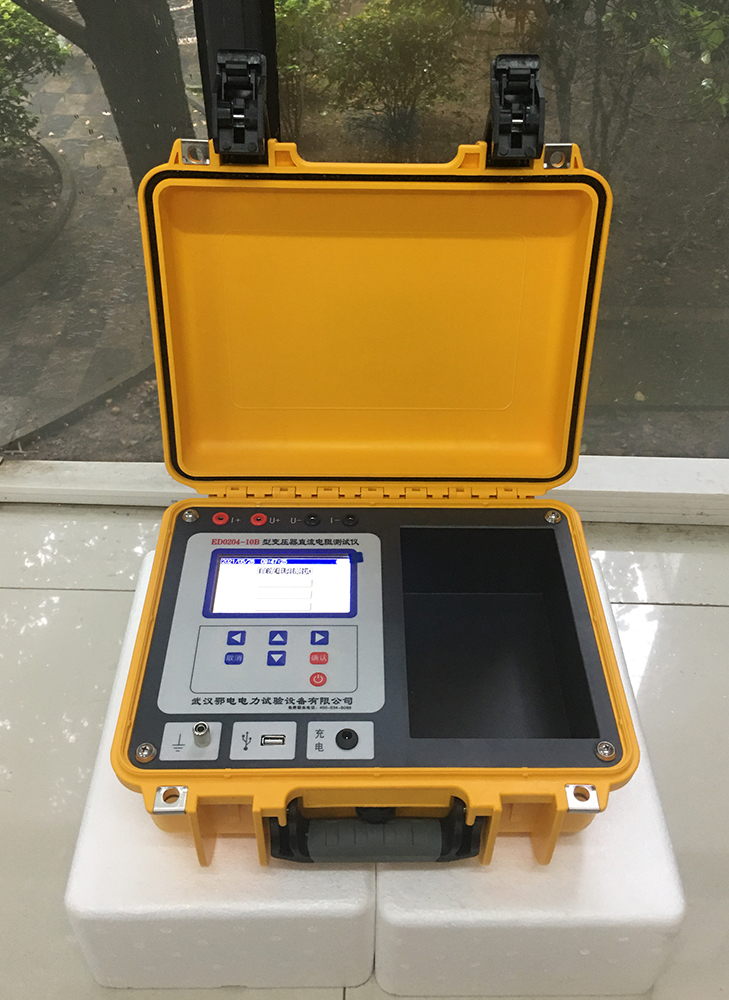

直流电阻测试仪带电池详细介绍

一、产品定位与核心功能

直流电阻测试仪带电池是专为电力设备维护设计的高性能测试工具，主要用于变压器绕组、互感器、电机绕组等感性试品的直流电阻测量，同时可兼容开关接触电阻及一般电阻的测量。其核心功能覆盖变压器大修、无励磁分接开关调整、出口短路后检测及定期预防性试验等场景，是电力工业部门不可或缺的检测设备。

二、技术优势与创新设计

高精度与宽量程

测量范围：10μΩ～200KΩ，覆盖从微欧级到千欧级的电阻值，满足不同容量变压器的测试需求。

测量精度：

10μΩ～20KΩ：±0.1%

20KΩ～200KΩ：±0.2%

分辨率：1μΩ，可精准捕捉绕组微小电阻差异，有效诊断匝间短路、接头松动等潜在缺陷。

多档位测试电流

提供1A、0.1A、0.01A、0.001A四档测试电流，用户可根据被试品容量和特性灵活选择，避免超量程或欠量程导致的测量误差。

四线制测量法

采用国际标准的四端子接线方式（C1、C2为电流端，P1、P2为电压端），消除接触电阻和连接线电阻对测试结果的影响，确保数据准确性。

自动化与智能化功能

自动数字调零：在“20mΩ”和“200mΩ”档位下，充电状态下可手动调零；其他档位自动归零，简化操作流程。

自动保护机制：具备反电势保护、断线保护、断电保护等功能，防止误操作对仪器和人员造成伤害。

数据存储与打印：内置大容量存储空间，可保存多组测试数据；配备热敏打印机，支持现场无声打印测试结果。

交直流两用电源

工作电源：AC220V±10%或内置DC12V蓄电池，支持野外无电源环境下的测试需求。

充电管理：接上电源线即可充电，充电时间约8小时，充满后自动停止，避免过充。

三、环境适应性与便携性

宽温域工作能力

工作温度范围：-10℃～40℃，湿度≤85%，适应不同气候条件下的现场测试。

坚固耐用设计

体积：400×330×220mm³，重量：4kg，采用防震外壳，便于携带和运输。

防护等级：IP54，防尘防水，适合复杂工况下的长期使用。

四、操作流程与注意事项

标准操作步骤

接线：按四线制法连接测试线，确保接触良好；环境干扰严重时，将仪器地线与被试品地线连接。

开机与充电：接上电源线，打开电源开关，仪器进入“充电”状态，电阻显示框显示“0000”。

选择量程：根据被试品电阻值范围选择合适档位，若无法估计，可从大到小依次尝试。

调零与测量：在“20mΩ”和“200mΩ”档位下手动调零；将“充电测量”开关置于“测量”状态，待数值稳定后读数。

放电与拆线：测量完成后，将开关置于“充电”状态，关闭电源，待“放电指示”灯熄灭后拆线，避免反向感应电动势危害安全。

关键注意事项

安全接地：试验时机壳必须可靠接地，防止触电事故。

避免干扰：测量时其他未测试绕组勿短路接地，否则会延长数据稳定时间。

分接开关操作：无载调压变压器测量过程中严禁切换分接开关，需放电完成后操作。

环境要求：仪器应避免强烈震动、阳光直射和磁场干扰，存放于干燥通风处。

五、应用场景与价值

测试仪凭借其高精度、宽量程、智能化和便携性，广泛应用于：

变压器制造与检修：快速检测绕组焊接质量、匝间短路及分接开关接触状态。

电力预防性试验：定期评估变压器健康状态，提前发现潜在故障，保障电网安全运行。

开关接触电阻测量：验证高压开关触点的接触可靠性，减少设备故障风险。

野外作业：内置蓄电池支持无电源环境下的测试，满足偏远地区电力设备检测需求。
