继电保护测试仪操作规范与功能说明

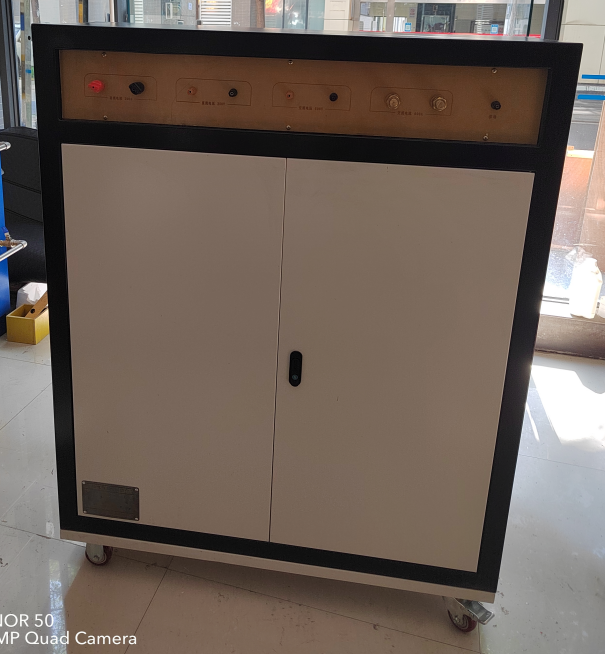

一、继电保护测试仪技术指标概览

工作条件

电源：AC220V±10% 50Hz

温度：-10℃～40℃

湿度：≤85%

大气压：86～106Kpa

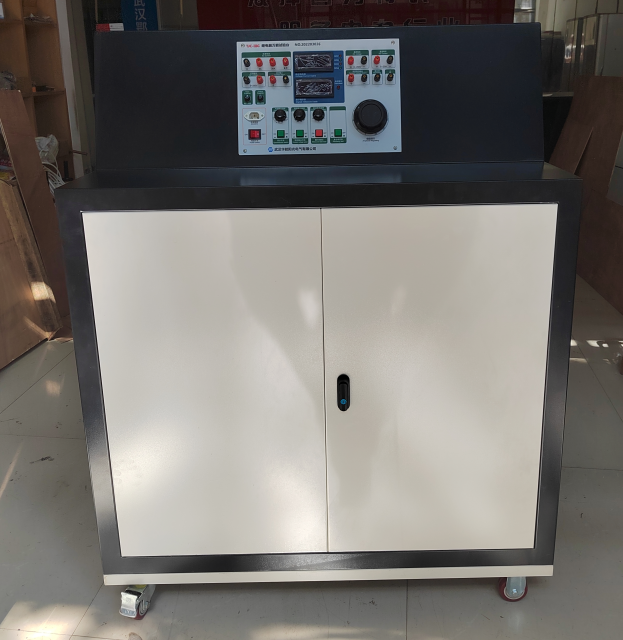

输出电源

交流电压：0～250V/3A（J2端输出，ACV指示灯亮）

交流电流：

0～5A/5V（J1端输出，ACA指示灯亮）

0～20A/25V

0～100A/7.5V

直流电压：0～250V/3A（J3端输出，DCV指示灯亮）

直流电流：0～20A/25V（J4端输出，DCA指示灯亮）

恒定电压：DC24V/48V/110V/220V（J5端输出，需调节T2）

性能指标

电流/电压表：4½位精度

数字毫秒表：0～99.9999s

二、核心功能与测试项目

量度继电器

测试启动值、返回值、返回系数（电流/电压继电器）。

时间继电器

测试启动值、返回值、动作时间。

中间继电器

测试启动值、返回值、保持值、动作时间（适用于带启动/保持线圈的继电器）。

重合闸继电器

电容充电试验、充电时间、重合闸时间、中间元件测试。

差动继电器

直流励磁试验、制动特性试验、伏安特性试验。

其他继电器

支持非常见继电器的定制化测试。

三、输出电源操作步骤

1. 交流电压输出（0～250V）

调节T1至AC250V档位，合上同步开关。

调节T4，J2端输出电压（X1显示当前值），确认ACV指示灯亮。

注意：严禁短路输出端。

2. 交流电流输出（0～5A/20A/100A）

根据需求调节T1至AC5A/AC20A/AC100A档位，合上同步开关。

调节T4，J1端输出电流（X1显示当前值），确认ACA指示灯亮。

注意：输出电流不得超过额定值（如100A档位严禁超限）。

3. 直流电压输出（0～250V）

调节T1至DC250V档位，合上同步开关。

调节T4，J3端输出电压（X1显示当前值），确认DCV指示灯亮。

4. 直流电流输出（0～20A）

调节T1至DC20A档位，合上同步开关。

调节T4，J4端输出电流（X1显示当前值），确认DCA指示灯亮。

警告：超额定电流（20A）会损坏仪器！

5. 恒定电压输出（DC24V/48V/110V/220V）

调节T2至目标电压档位（如24V），合上恒定输出开关。

J5端输出恒定直流电压。

应用场景：继电器线圈供电、信号回路测试。

四、操作安全与维护

安全规范

输出端严禁短路或过载。

调节电流时需逐步增加，避免冲击。

恒定电压输出前确认T2档位正确。

维护建议

定期清洁仪器表面与通风口。

长期不用时断开电源，存放于干燥环境。

故障时联系厂家维修，勿自行拆解。

五、软件关联功能（扩展说明）

若配套“万能继电保护计算软件”，可实现以下功能：

自动计算：根据测试数据生成返回系数、动作时间等结果。

曲线绘制：伏安特性试验数据自动生成曲线图。

报告导出：支持Word/Excel格式测试报告生成。
