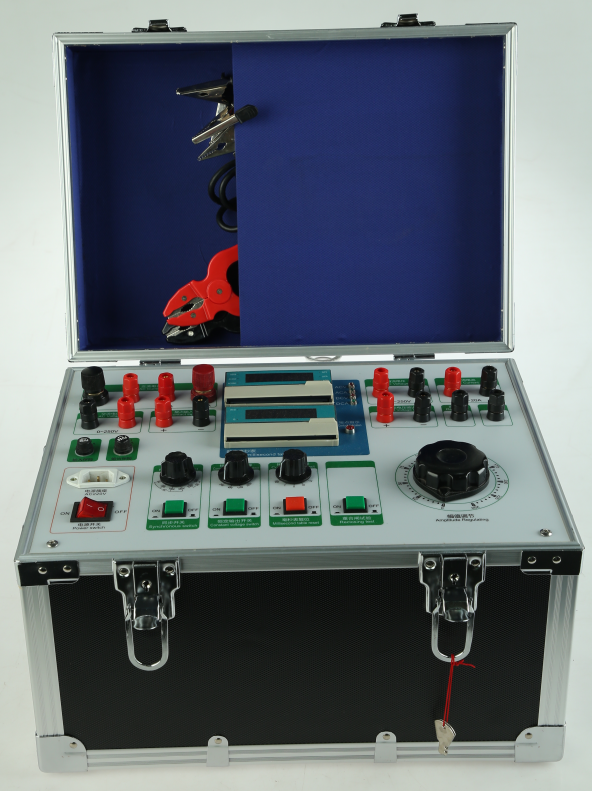

单相继电保护校验仪产品介绍

一、产品概述

单相继电保护校验仪是我公司成功研发的新一代校验装置。该仪器在内部交直流电压、电流源方面采用了最新的电源技术，从电路设计、器件选型，到面板布局、内部结构设计均达到国内先进水平。它具备功能完善、选材优良、测试项目数据清晰、操作简单等诸多优点，是电力继保部门的理想选择设备。

二、技术指标与性能

1、工作条件

工作电源：AC220V±10%，50Hz，能满足常见的电力供应环境需求。

工作环境：温度范围为 -10℃～40℃，湿度不超过 85%，可在较为宽泛的环境条件下正常工作。

大气压：86～106Kpa，适应不同海拔地区的气压变化。

2、输出电源

交流电压：输出范围 0～250V，最大负载能力 3A，能满足多种交流电压测试需求。

交流电流：具有三种不同量程，0～200A 时最大负载电压 7.5V；0～20A 时最大负载电压 25V；0～5A 时最大负载电压 5V，可根据不同测试场景灵活选择。

直流电压：输出范围 0～250V，最大负载能力 3A，适用于直流电压相关的测试。

直流电流：输出范围 0～20A，最大负载电压 25V，在调节电流时需注意严禁超过额定电流，以免损坏仪器。

定值输出：可提供 DC24V、DC48V、DC110V、DC220V 四种固定直流电压输出，满足特定测试要求。

3、性能指标

电流、电压表：采用 41/2 位显示，能精确显示测试数据。

数字毫秒表：测量范围 0～99.9999s，可精确测量时间参数。

4、功能

量度继电器：能够准确测量电流、电压继电器的启动值、返回值及其返回系数，为继电器的性能评估提供关键数据。

时间继电器：可测量启动值、返回值及其动作时间，全面了解时间继电器的工作特性。

中间继电器：针对各类带启动线圈和保持线圈的中间继电器，能测量其启动值、返回值、保持值及其动作时间，满足复杂测试需求。

重合闸继电器：可进行电容充电试验，精确测量充电时间、重合闸时间和中间元件的各项参数，保障重合闸继电器的可靠运行。

差动继电器：支持直流励磁试验、制动特性试验、伏安特性试验，全面检测差动继电器的性能。

其他各种非常见继电器：具备广泛的适用性，可对多种非常见继电器进行测试。

三、输出电源的操作

1、交流电压（0～250V）输出

将 T1 调至 AC250V 档位，合上同步开关，然后调节 T4，此时 J2 端会输出 0～250V 的交流电压，X1 显示当前电压值，同时电源输出类型 ACV 的指示灯亮起，直观指示当前输出状态。

2、交流电流（0～5A、0～20A、0～200A）输出

根据所需测试的电流范围，将 T1 分别调至 AC5A、AC20A、AC200A 档位，合上同步开关后，调节 T4，J1 端将输出相应量程的 0～5A、0～20A、0～200A 交流电流，X1 显示当前电流值，电源输出类型 ACA 的指示灯亮，方便操作人员监控输出情况。

3、直流电压（0～250V）输出

把 T1 调至 DC250V 档位，合上同步开关，调节 T4，J3 端输出 0～220V 直流电压（此处注意与标称 0 - 250V 可能有实际设计差异），X1 显示当前电压值，电源输出类型 DCV 的指示灯亮，清晰指示直流电压输出状态。

4、直流电流（0～20A）输出

将 T1 调至 DC20A 档位，合上同步开关，调节 T4，J4 端输出 0～20A 直流电流，X1 显示当前电流值，电源输出类型 DCA 的指示灯亮。在操作过程中，务必严格遵守注意事项，严禁超过额定电流，防止仪器损坏。

5、定值输出

将 T2 调至 24V，合上定值输出开关，J5 端将固定输出直流电压 24V。

将 T2 调至 48V，合上定值输出开关，J5 端固定输出直流电压 48V。

将 T2 调至 110V，合上定值输出开关，J5 端固定输出直流电压 110V。

将 T2 调至 220V，合上定值输出开关，J5 端固定输出直流电压 220V。通过简单调节 T2 档位并合上开关，即可方便地获得所需的固定直流电压输出。
