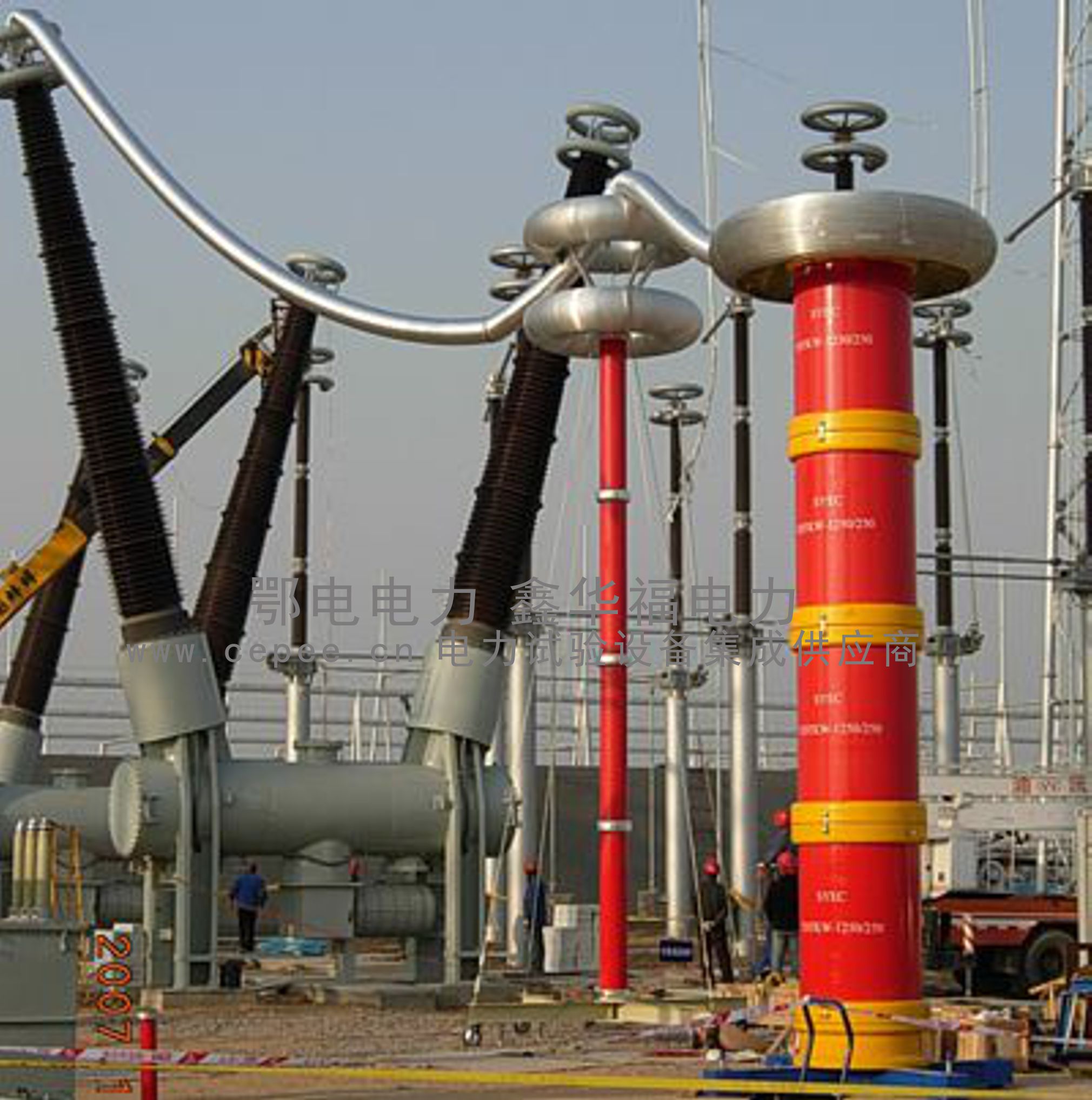

电缆交流耐压串联谐振装置详细解析

电缆交流耐压串联谐振装置专为电缆及其他电气设备的交流耐压试验设计，具有多项显著特点和技术优势，以下是对其特点和技术参数的详细解析：

产品特点

便携性与高效性：

专为35kV及以下电压等级的电缆设计，体积小、重量轻，便于现场搬运和操作，极大提高了试验的灵活性和效率。

单人可搬动不超过30kg的部件，双人可搬动不超过60kg的部件，适应各种复杂现场环境。

电源适应性广：

可使用220V单相电源或380V三相电源，便于从现场各种电源条件中取电，减少了对外部电源的依赖。

电抗器设计优良：

干式环氧浇注电抗器，美观且可靠，适用于多种电缆的耐压试验需求。

对于110kV及以上高电压等级电缆，采用油浸式电抗器，确保高电压下的稳定性和安全性。超过100kg的电抗器可选配专用小型电动吊车，方便搬运和安装。

输出性能优越：

输出电压范围广，可达0～220kV(AC有效值)及以下，满足多种电压等级的试验需求。

输出频率可调，范围为30～300Hz，适用于不同电气设备的谐振频率。

谐振电压波形纯正弦波，波形畸变率低，保证试验结果的准确性。

系统稳定性高：

系统品质因素高，最大负载下≥20，确保在重载条件下仍能保持稳定的输出电压和频率。

频率调节细度高，达到0.1Hz，满足精确调节需求。

不稳定度极低，≤0.01%，确保试验过程中电压和频率的稳定。

技术参数

额度输出电压：0～220kV(AC有效值)及以下，满足多种电压等级试验需求。

输出频率：30～300Hz，可调范围广泛，适应不同设备的谐振频率。

谐振电压波形：纯正弦波，波形畸变率≤1.0%，确保试验结果的准确性。

满负载工作时间：连续工作时间60min，满足长时间试验需求。

系统品质因素：最大负载下≥20，保证系统在高负载下的稳定性。

频率调节细度：0.1Hz，实现精确的频率调节。

不稳定度：≤0.01%，确保试验过程中的电压和频率稳定。

工作电源：单相220V或三相380V±10%，工频50Hz±5%，适应多种现场电源条件。

主要设备参数

激励变压器：

额定容量：22kVA

输入电压：0-400V，单相

输出电压：5/10/20kV

结构：干式

重量：约120kg

变频电源：

额定输出容量：22kW

工作电源：220/380±10%V（单/三相），工频

输出电压：0 –400V，单相

额定输入/输出电流：55A

频率调节范围：30 – 300Hz

频率调节分辨率：≤0.1Hz

频率稳定度：0.1%

运行时间：额定容量下连续60min

噪声水平：≤50dB

高压电抗器：

额定容量：50kVA

额定电压：50kV

额定电流：1A

电感量：90H/单节

品质因素：Q≥30 (f=45Hz)

结构：干式

重量：约60kg（单节）

电容分压器：

额定电压：400kV

高压电容量：400pF

介质损耗：tgσ≤0.5%

分压比：5000：1

测量精度：有效值1.5级

重量：约40kg

综上所述，该电缆交流耐压串联谐振装置以其便携性、高效性、广泛的电源适应性、优良的输出性能和高稳定性，成为电缆及电气设备交流耐压试验的理想选择。
