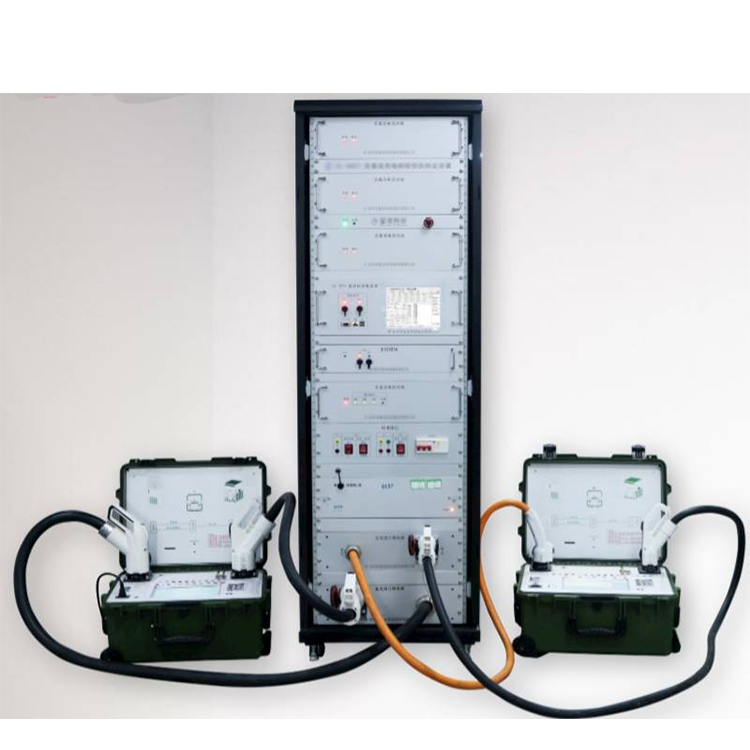

直流充电桩现场校验仪

直流充电桩现场校验仪是一款专为电动汽车直流充电桩现场检测而设计的便携式仪器。这款设备具有一系列先进的功能和特点，确保在现场环境中准确、高效地完成检测工作。

一、产品功能

直流电压和电流测量：最大直流电压测量可达 1150 V，最大直流电流测量可达 300 A。

纹波测量：可测量 1 kHz 以下的交流纹波，提供更精确的测量结果。

电量波形显示：实时显示并记录充电曲线 U(t)、I(t)、P(t)、E(t) 等参数。

环境温度测量：自带测温传感器，测量现场环境温度，以修正工作误差。

时钟校验功能：内置 GPS 时钟模块，实时时钟显示，并对充电桩的北京时间进行对时。

车辆控制导引电路：可完成非车载充电机互操作性测试，并内置 R4 电阻仿真模块。

绝缘电阻模拟：可模拟充电桩正负极绝缘故障，进行绝缘状态模拟。

二、主要特点

采用宽频交直流电流比较仪技术，准确度高，且与分流器相比热电势影响极小。

大电流可直接测量，无需接线，一次连接可自动完成预设测试项目。

电流回路中无开关、继电器等机械触点，2 倍额定电流过载 5 s 不损坏，可靠性高。

电流测量回路与电压回路及供电电源之间实现高隔离度，安全性更高。

带专用校准端子，可使用二种方法对装置进行校准或检定。

采用高清液晶触摸彩屏，在阳光下可视，界面直观、操作便捷。

配有 CAN-BUS、RS232、USB、Ethernet、WIFI 接口及上位机软件，便于组建自动测试系统。

配便携式仪器箱，抗震及电气防护等级高，非常方便携带至现场。

三、检测项目

直流充电桩现场校验仪可用于以下检测项目：

充电电能计量特性检定：包括非车载充电机工作误差、充电量显示误差、付费金额误差、时钟示值误差等试验项目。

传导充电互操作性测试：涵盖连接确认测试、自检阶段测试、充电准备就绪测试、充电阶段测试等多个测试项目。

通讯协议一致性试验：可用于验证充电桩与车辆之间的通讯协议是否一致。

直流充电桩现场校验仪是一款功能强大、性能优越的检测设备，适用于计量单位、电力部门、制造商等对电动汽车直流充电桩进行现场检测、电能计量和互操作性测试等工作。
