数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表（测量电流小于1mA～5A）
发布时间：2020-06-10 点击量：
- 产品型号：
ED0604
- 说 明 书 ：
- 参考标准：
- 测量范围：
数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表（测量电流小于1mA～5A）
- 在线询价：
产品简介

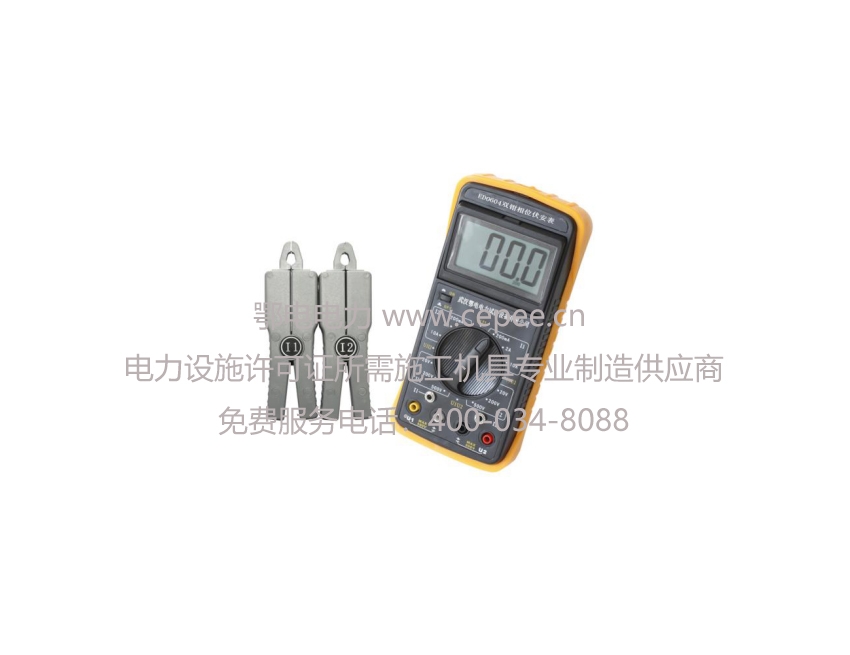

数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表（测量电流小于1mA～5A）产品图片
产品特点
数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表（测量电流小于1mA～5A）产品介绍
该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
技术参数
数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表（测量电流小于1mA～5A）技术参数
1．数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表基准条件和工作条件
2．数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表一般规格
3．数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表基准条件下基本误差及性能指标
注：工作条件下的相位误差：10mA～20A 为±3°；10mA 以下±6°
1．数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表基准条件和工作条件
| 影响量 | 基准条件 | 工作条件 | 备注 |
| 环境温度 | 23℃±1℃ | -10℃～40℃ | |
| 环境湿度 | 40%～60% | ＜80% | |
| 信号波形 | 正弦波 | 正弦波 | β =0.05 |
| 信号频率 | 50HZ±1HZ | 45HZ～65HZ | |
| 仪表工作电压 | 9V±0.1V | 9V±1V | |
| 测相位时电压幅值 | 100V±20V | 30V～500V | |
| 测相位时电流幅值 | 1A±0.2A | 10mA～20.00A | |
| 外电场、磁场 | 应避免 | ||
| 被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2．数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表一般规格
| 功 能 |
相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器 组别、感性、容性电路判别；功率因数、功率间接测试 |
| 电 源 | DC9V 碱性干电池（1.5V LR6×6） |
| 工作电流 | 开启背光灯最大约 35mA电池连续工作约 15 小时 |
| 关闭背光灯仪表耗电约 5mA电池连续工作约 100 小时 | |
| 显示模式 | LCD 显示，白屏背光功能，适合昏暗场所 |
| LCD 尺寸 | 70mm×62mm ；显示域：64mm×54mm |
| 仪表尺寸 | 长宽厚：196mm×92mm×54mm |
| 采样速率 | 约 3 次/秒 |
|
量 程 |
*交流电压：0～20V/200V/500V |
| *交流电流：0～200mA/2A/10A | |
| 相位：0～360° | |
| 测量相位时 被测信号的 幅值范围 | 测 U1-U2 相位时：30V～500V |
| 测 I1-I2 相位时：10mA～10.00A | |
| 测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A | |
| 数据保持 | 测试中按 HOLD 键保持数据，“DH”符号显示 |
| 自动关机 | 开机约 15 分钟后，仪表自动关机，以降低电池消耗 |
| 电压检测 |
当电池电压低于 7.8V～8V 时，电池电压低符号“ ”显示，提 醒更换电池 |
| 仪表质量 | 主机约 550g（带电池），表钳约 170g×2，测试线约 250g |
| 测试线长度 | 1.5m |
| 电流钳线长 | 2m |
| 工作温湿度 | -10℃～40℃； 80%Rh 以下 |
| 存放温湿度 | -10℃～60℃； 70%Rh 以下 |
| 输入阻抗 | 测试电压各档输入阻抗为：1MΩ |
| 测 U1U2 相位时电压输入阻抗为：40KΩ | |
|
耐 压 |
仪表线路与外壳间耐受 1000V/50Hz 的正弦波交流电压历时 1 分；两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时1 分钟的试验 |
| 绝 缘 | 仪表线路与外壳之间、两电压输入端之间≥10MΩ |
| 结 构 | 双重绝缘 |
3．数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表基准条件下基本误差及性能指标
| 类 别 | 量 程 | 分辨力 | 基本误差 |
|
电 压 |
20V | 0.01V |
±(0.5%量程) |
| 200V | 0.1V | ||
| 500V | 1V | ||
|
电 流 |
200mA | 0.1mA |
±(0.5%量程) |
| 2A | 1mA | ||
| 10A | 10mA | ||
| 相 位 | 0～360° | 1° | ±1° |
设备成套性
数字式双钳相位伏安表测量电流小于1mA～5A 五级承试设备 ED0604数字式双钳相位伏安表（测量电流小于1mA～5A）
|
承装（修、试）电力设施许可证所需施工机具设备条件 承试类 五级 |
|||||
| 序号 | 机具设备名称 | 单位 | 数量 | 规 格 | 型号 |
| 一 | 高压发生设备 | ||||
| 1 | 直流高压发生器 | 套 | 1 | DC：60kV/2mA | ZGF-60/2 |
| 2 | 工频耐压试验装置 | 套 | 1 | AC：5kVA/50kV | YD-5/50 |
| 3 | 变频串联谐振试验成套装置 | 套 | 1 | 75kVA/75kV/1A 30～300HZ | TPXB-75/75 |
| 二 | 电气测量仪器 | ||||
| 1 | 回路电阻测试仪 | 台 | 1 | DC：≥100A | ED0303 |
| 2 | 三相继电保护测试仪 | 台 | 1 | 三相电压电流各2组 | MTP4330 |
| 3 | 互感器伏安特性测试仪 | 台 | 1 | 500V/5A | ED2000F |
| 4 | 接地电阻测试仪 | 台 | 1 | ED2571 | |
| 5 | 变压器直流电阻测试仪 | 台 | 1 | DC：≥10A | ED0204-10 |
| 6 | 变压器变比测试仪 | 台 | 1 | 数字式0.5级 | ED0203 |
| 7 | 断路器特性测试仪 | 台 | 1 | ED0301F | |
| 三 | 常用仪器仪表 | ||||
| 1 | 兆欧表 | 只 | 1 | DC：2500V | ED2671 |
| 2 | 兆欧表 | 只 | 1 | DC：500V | ZC-25 |
| 3 | 数字式双钳相位伏安表 | 只 | 1 | 测量电流1mA～5A | ED0604 |
