变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置
发布时间：2020-06-05 点击量：
- 产品型号：
TPXB-75/75
- 说 明 书 ：
- 参考标准：
- 测量范围：
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置
- 在线询价：
产品简介
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz
TPXB-75/75 变频串联谐振试验成套装置
1、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置

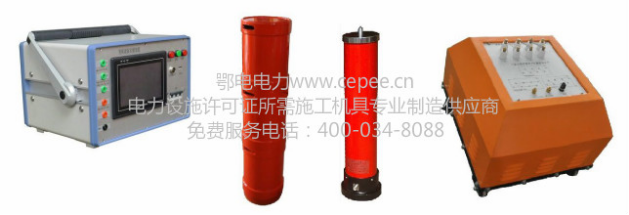

产品图片
2、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置系统执行标准
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件
第6部分：高压谐振试验装置》
JB/T9641-1999 《试验变压器》
GB10229 《电抗器》
GB/T.311-1997 《高压输变电设备的绝缘与配合》
DL/T846-2004 《高电压测试设备通用技术条件》
GB4793-1984 《电子测量仪器安全要求》
GB2900 《电工名词术语》
GB4208 《外壳防护等级》
GB191 《包装贮运标志》
GB/T16927-1997 《高电压试验技术》
3、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置工作环境
3.2.1环境温度：－150C –40 0C;
3.2.2相对湿度：≤90%RH;
3.2.3海拔高度: ≤3500米；
4、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置装置主要适用范围
4.3.1满足300mm2,10kV 电缆交流耐压试验，长度1.5km，电容≤0.555uF,试验频率30~300Hz,试验电压U≤22kV。
4.3.2满足100MVA/35kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤68kV。
4.3.3满足10kV变电站系统交流耐压试验，试验频率30~300Hz,试验电压U≤42kV。
5、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套置系统技术规范及性能
5.1 系统技术参数
5.1.1 额定输出电压： 0～75kV
5.1.2 谐振电压波型： 正弦波，波形畸变率＜1.0%
5.1.3 最大被试品电流； 1A
5.1.4 最大试验容量： 75kVA
5.1.5 输出频率： 30～300Hz
5.1.6 工作时间： 满功率输出下，连续工作时间15min
5.1.7 品质因素： 30～90
5.1.8 输入工作电源： 二相380V±5%，50Hz
5.1.9 环境温度： －15℃～+40℃
5.1.10 相对湿度： ＜90RH%，无凝露状况
5.1.11 海拔高度： ＜3500m
5.1.12 噪声： ≤50dB
5.2 系统的性能特点
5.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。
5.2.2 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。
5.2.3 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz
TPXB-75/75 变频串联谐振试验成套装置
1、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置
产品图片
2、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置系统执行标准
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件
第6部分：高压谐振试验装置》
JB/T9641-1999 《试验变压器》
GB10229 《电抗器》
GB/T.311-1997 《高压输变电设备的绝缘与配合》
DL/T846-2004 《高电压测试设备通用技术条件》
GB4793-1984 《电子测量仪器安全要求》
GB2900 《电工名词术语》
GB4208 《外壳防护等级》
GB191 《包装贮运标志》
GB/T16927-1997 《高电压试验技术》
3、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置工作环境
3.2.1环境温度：－150C –40 0C;
3.2.2相对湿度：≤90%RH;
3.2.3海拔高度: ≤3500米；
4、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置装置主要适用范围
4.3.1满足300mm2,10kV 电缆交流耐压试验，长度1.5km，电容≤0.555uF,试验频率30~300Hz,试验电压U≤22kV。
4.3.2满足100MVA/35kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤68kV。
4.3.3满足10kV变电站系统交流耐压试验，试验频率30~300Hz,试验电压U≤42kV。
5、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套置系统技术规范及性能
5.1 系统技术参数
5.1.1 额定输出电压： 0～75kV
5.1.2 谐振电压波型： 正弦波，波形畸变率＜1.0%
5.1.3 最大被试品电流； 1A
5.1.4 最大试验容量： 75kVA
5.1.5 输出频率： 30～300Hz
5.1.6 工作时间： 满功率输出下，连续工作时间15min
5.1.7 品质因素： 30～90
5.1.8 输入工作电源： 二相380V±5%，50Hz
5.1.9 环境温度： －15℃～+40℃
5.1.10 相对湿度： ＜90RH%，无凝露状况
5.1.11 海拔高度： ＜3500m
5.1.12 噪声： ≤50dB
5.2 系统的性能特点
5.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。
5.2.2 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。
5.2.3 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。
产品特点
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置装置容量确定
满足300mm210kV 电缆交流耐压试验，长度1.5km，电容≤0.555uF试验频率30~300Hz试验电压U≤22kV。
频率取37Hz
试验电流 I=2πfCU试 =2π×37×0.555×10-6×22×103=2.8A
对应电抗器电感量 L=1/ω2C=33H
设计三节电抗器，将三节电抗器并联使用则单节电抗器的参数为25kVA/25kV/1A/100H，装置总容量为75kVA。
验证：满足100MVA/10kV以下变压器交流耐压试验，电容≤0.02uF试验频率45~65Hz试验电压U≤68kV。
使用电抗器三节串联，此时电感量为L=100*3=300H
试验频率f=1/2π√LC=1/(2×3.14×√300×0.02×10-6)=65Hz。
试验电流I=2πfCU试 =2π×65×0.02×10-6×68×103=0.55A。
装置容量定为75kVA/75kV/25kV，分三节电抗器，电抗器单节为25kVA/25kV/1A/100H，使用电抗器组合能满足上述被试品的试验要求。
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 四级承试设备 TPXB-75/75 变频串联谐振试验成套装置试验时使用关系表
满足300mm210kV 电缆交流耐压试验，长度1.5km，电容≤0.555uF试验频率30~300Hz试验电压U≤22kV。
频率取37Hz
试验电流 I=2πfCU试 =2π×37×0.555×10-6×22×103=2.8A
对应电抗器电感量 L=1/ω2C=33H
设计三节电抗器，将三节电抗器并联使用则单节电抗器的参数为25kVA/25kV/1A/100H，装置总容量为75kVA。
验证：满足100MVA/10kV以下变压器交流耐压试验，电容≤0.02uF试验频率45~65Hz试验电压U≤68kV。
使用电抗器三节串联，此时电感量为L=100*3=300H
试验频率f=1/2π√LC=1/(2×3.14×√300×0.02×10-6)=65Hz。
试验电流I=2πfCU试 =2π×65×0.02×10-6×68×103=0.55A。
装置容量定为75kVA/75kV/25kV，分三节电抗器，电抗器单节为25kVA/25kV/1A/100H，使用电抗器组合能满足上述被试品的试验要求。
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 四级承试设备 TPXB-75/75 变频串联谐振试验成套装置试验时使用关系表
| 设备组合试品 | 电抗器25kVA/25kV三节 |
激励变压器 输出端选择 |
|
| 满足10kV/300mm2电缆 (试验电压22kV试验时间5min) | 长度500m以下 | 使用电抗器一节 | 1kV |
| 长度500~1000m | 使用电抗器二节并联 | 1kV | |
| 长度1000~1500m | 使用电抗器三节并联 | 1kV | |
| 满足100MVA/35kV以下变压器 (试验电压68kV试验时间1min) | 使用电抗器三节串联 | 3kV | |
| 满足10kV变电站系统 (试验电压42kV试验时间1min) | 使用电抗器二节串联 | 3kV | |
技术参数
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置系统配置及其参数
1、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置激励变压器 EDJLB-3kVA/1kV/3kV/0.2/0.4kV 1台
2、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置变频电源控制箱 TPXB-3kVA/220V/380V 1台
1、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置激励变压器 EDJLB-3kVA/1kV/3kV/0.2/0.4kV 1台
1、配置特点：
将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的zui大利用率及重量zui轻。10kV电缆等电气设备试验时，使用1.2kV输出端。
2、技术参数
1、 额定容量： 3kVA
2、 输入电压： 0～400V
3、 输出电压： 1/3kV
4、 工作频率范围： 30～300Hz
5、 工作时间： 15min
6、 外形尺寸和重量：360×280×360mm；35kg
7、 适用范围： 电气主设备试验及电缆试验
3、 性能特点
1、 激励变为干式结构，无漏油之虑。
2、 高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。
3、 内置过压保护，防止击穿反击。
将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的zui大利用率及重量zui轻。10kV电缆等电气设备试验时，使用1.2kV输出端。
2、技术参数
1、 额定容量： 3kVA
2、 输入电压： 0～400V
3、 输出电压： 1/3kV
4、 工作频率范围： 30～300Hz
5、 工作时间： 15min
6、 外形尺寸和重量：360×280×360mm；35kg
7、 适用范围： 电气主设备试验及电缆试验
3、 性能特点
1、 激励变为干式结构，无漏油之虑。
2、 高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。
3、 内置过压保护，防止击穿反击。
2、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置变频电源控制箱 TPXB-3kVA/220V/380V 1台
输入工作电源： 单相220V或380V±5%，50Hz。
输出电压和电流： 0～400V，最大电流12.5A。
输出频率： 30～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。
额定输出容量： 3kVA
外形尺寸和重量： 360×230×320mm；18kg
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置变频电源控制箱性能特点
1、参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。
2、 试验模式：手动试验模式、自动试验模式
a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。
b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。
3、保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。
4、数据存储功能：试验结果保存、回查等。
a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。
b、数据查询：可将已保存的试验结果数据显示到屏幕上。
5、自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。
6、调频范围设定：调频范围可设为20～300Hz。
7、过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具安全性，有效保护人身、设备及试品的安全。
8、过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
9、击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
10、断电保护：试验电源断电后，装置能快速保护
3、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 四级承试设备 TPXB-75/75 变频串联谐振试验成套装置变频电源控制箱高压谐振电抗器 EDDK-25kVA/25kV 3台
输出电压和电流： 0～400V，最大电流12.5A。
输出频率： 30～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。
额定输出容量： 3kVA
外形尺寸和重量： 360×230×320mm；18kg
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置变频电源控制箱性能特点
1、参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。
2、 试验模式：手动试验模式、自动试验模式
a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。
b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。
3、保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。
4、数据存储功能：试验结果保存、回查等。
a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。
b、数据查询：可将已保存的试验结果数据显示到屏幕上。
5、自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。
6、调频范围设定：调频范围可设为20～300Hz。
7、过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具安全性，有效保护人身、设备及试品的安全。
8、过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
9、击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
10、断电保护：试验电源断电后，装置能快速保护
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置技术参数
1 额定最高工作电压： 25kV（有效值）
2 额定最大工作电流： 1A（有效值）
3 额定容量： 25kVA
4 额定电感量： 100H
5工作频率： 30～300Hz
6 工作制： 15min
7 外形尺寸和重量： φ230×350mm；25kg/台
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 四级承试设备 TPXB-75/75 变频串联谐振试验成套装置性能特点
1 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器国家规范要求。
2 电抗器为便携式，体积小，重量轻。
3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。
4、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置电容分压器 EDFRC-75kV/1000pF 1台
1 额定最高工作电压： 25kV（有效值）
2 额定最大工作电流： 1A（有效值）
3 额定容量： 25kVA
4 额定电感量： 100H
5工作频率： 30～300Hz
6 工作制： 15min
7 外形尺寸和重量： φ230×350mm；25kg/台
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 四级承试设备 TPXB-75/75 变频串联谐振试验成套装置性能特点
1 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器国家规范要求。
2 电抗器为便携式，体积小，重量轻。
3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。
4、变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置电容分压器 EDFRC-75kV/1000pF 1台
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置 技术参数
1 工作方式： 纯电容式
2 额定电压： 75kV有效值
3 额定电容量： 1000pF
4 工作频率： 30～300Hz
5 测量误差： ＜1.5%
6 外形尺寸和重量： φ120×800mm；5kg
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置 性能特点
1 额定电压下可连续运行1小时。
2 在30～300Hz范围内，其精度和稳定度保持要求不变。
3 在20℃、0.4～0.5UN下介损值：≤0.15
4 分压比误差：有效值时≤1.5%，
5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。
6 电压测量通过专用测试引线引至变频电源进行测量。
系统的基本配置
(一)主要部件一览表
（二）设备附件及相关资料一览表
10． 服 务
10.1该设备到货后，供方负责该套设备现场调试并协助需方完成第一次现场试验，并负责设备的操作及人员技术培训。
10.2供方对提供的所有产品实行保修，保修期为发货之日起一年时间，保修期内负责免费检查，零部件的更换。
10.3超过一年的产品供方常年负责维修，且只收取维修成本费用。
10.4实行24小时快速响应服务，在接到需要服务的电话或传真后24小时实行技术响应.
1 工作方式： 纯电容式
2 额定电压： 75kV有效值
3 额定电容量： 1000pF
4 工作频率： 30～300Hz
5 测量误差： ＜1.5%
6 外形尺寸和重量： φ120×800mm；5kg
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置 性能特点
1 额定电压下可连续运行1小时。
2 在30～300Hz范围内，其精度和稳定度保持要求不变。
3 在20℃、0.4～0.5UN下介损值：≤0.15
4 分压比误差：有效值时≤1.5%，
5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。
6 电压测量通过专用测试引线引至变频电源进行测量。
系统的基本配置
(一)主要部件一览表
| 序号 | 设备名称 | 规 格 | 单位 | 数量 | 备 注 |
| 1 | 变频电源控制箱 | TPXB-3kVA/220V/380V | 台 | 1 | 3kVA，30～300Hz |
| 2 | 激励变压器 | EDJLB-3kVA/1kV/3kV/0.2/0.4kV | 台 | 1 |
3kVA，30～300Hz，15min 输出电压:1.2kV;2.4kV |
| 3 | 高压谐振电抗器 | EDDK-25kVA/25kV | 台 | 3 | 25kV，1A，100H，15min |
| 4 | 电容分压器 | EDFC-75kV/1000pF | 台 | 1 |
75kV，1000pF，精度1.5级， 纯交流 |
（二）设备附件及相关资料一览表
| 序号 | 名 称 | 型号及规格 | 单位 | 数量 | 备注 |
| 1 | 防雨防尘罩 | 按设备尺寸配套 | 只 | 4 | |
| 2 | 试验线 | 按设备成套需要配置 | 包 | 1 | |
| 3 | 出厂试验报告 | 份 | 1 | ||
| 4 | 成套装置使用说明书 | 份 | 1 | ||
| 5 | 产品合格证 | 份 | 1 | ||
| 6 | 装箱清单 | 份 | 1 |
10． 服 务
10.1该设备到货后，供方负责该套设备现场调试并协助需方完成第一次现场试验，并负责设备的操作及人员技术培训。
10.2供方对提供的所有产品实行保修，保修期为发货之日起一年时间，保修期内负责免费检查，零部件的更换。
10.3超过一年的产品供方常年负责维修，且只收取维修成本费用。
10.4实行24小时快速响应服务，在接到需要服务的电话或传真后24小时实行技术响应.
设备成套性
变频串联谐振试验成套装置75kVA/75kV/1A 30～300Hz 五级承试设备 TPXB-75/75 变频串联谐振试验成套装置
|
承装（修、试）电力设施许可证所需施工机具设备条件 承试类 五级 |
|||||
| 序号 | 机具设备名称 | 单位 | 数量 | 规 格 | 型号 |
| 一 | 高压发生设备 | ||||
| 1 | 直流高压发生器 | 套 | 1 | DC：60kV/2mA | ZGF-60/2 |
| 2 | 工频耐压试验装置 | 套 | 1 | AC：5kVA/50kV | YD-5/50 |
| 3 | 变频串联谐振试验成套装置 | 套 | 1 | 75kVA/75kV/1A 30～300HZ | TPXB-75/75 |
| 二 | 电气测量仪器 | ||||
| 1 | 回路电阻测试仪 | 台 | 1 | DC：≥100A | ED0303 |
| 2 | 三相继电保护测试仪 | 台 | 1 | 三相电压电流各2组 | MTP4330 |
| 3 | 互感器伏安特性测试仪 | 台 | 1 | 500V/5A | ED2000F |
| 4 | 接地电阻测试仪 | 台 | 1 | ED2571 | |
| 5 | 变压器直流电阻测试仪 | 台 | 1 | DC：≥10A | ED0204-10 |
| 6 | 变压器变比测试仪 | 台 | 1 | 数字式0.5级 | ED0203 |
| 7 | 断路器特性测试仪 | 台 | 1 | ED0301F | |
| 三 | 常用仪器仪表 | ||||
| 1 | 兆欧表 | 只 | 1 | DC：2500V | ED2671 |
| 2 | 兆欧表 | 只 | 1 | DC：500V | ZC-25 |
| 3 | 数字式双钳相位伏安表 | 只 | 1 | 测量电流1mA～5A | ED0604 |
