互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪
发布时间：2020-05-29 点击量：
- 产品型号：
ED2000F
- 说 明 书 ：
- 参考标准：
- 测量范围：
互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪
- 在线询价：
产品简介
互感器伏安特性测试仪500V/5A
ED2000F 互感器伏安特性测试仪

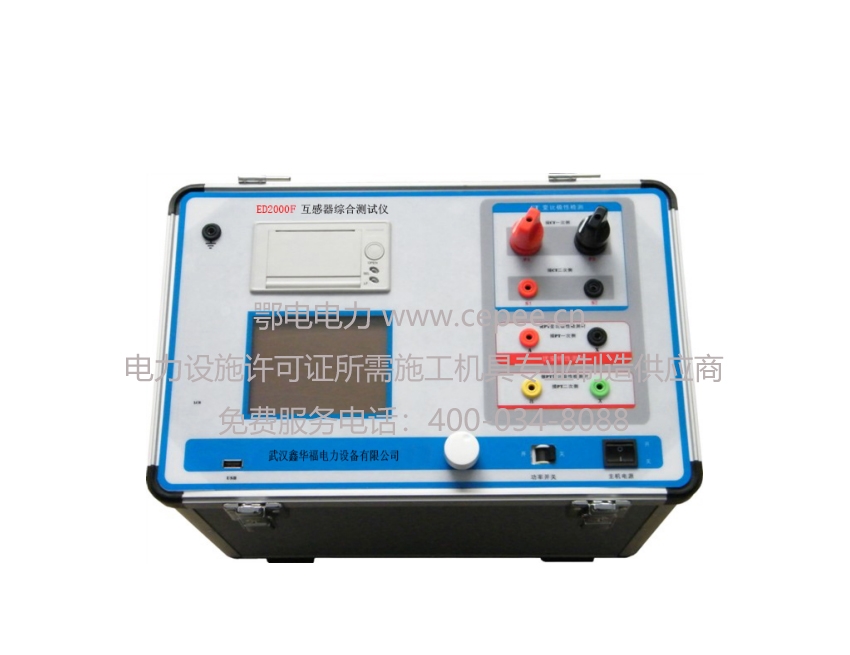

1、互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪产品图片
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。产品符合国标GB 1207-2006、GB 1208-2006标准。
3、互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪主要特征
◆支持检测CT和PT
◆满足 GB1207、GB1208等规程要求.
◆无需外接其它辅助设备，单机即可完成所有检测项目.
◆自带微型快速打印机、可直接现场打印测试结果
◆采用智能控制器，操作简单.
◆大屏幕液晶，图形化显示接口.
◆按规程自动给出CT/PT（励磁）拐点值.
◆自动给出5%和10%误差曲线.
◆可保存3000组测试资料，掉电后不丢失.
◆支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
◆小巧轻便≤22Kg，非常利于现场测试
产品特点
互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪设计用途及参考标准
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。产品符合国标GB 1207-2006、GB 1208-2006标准。
互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪主要特征
◆支持检测CT和PT
◆满足 GB1207、GB1208等规程要求.
◆无需外接其它辅助设备，单机即可完成所有检测项目.
◆自带微型快速打印机、可直接现场打印测试结果
◆采用智能控制器，操作简单.
◆大屏幕液晶，图形化显示接口.
◆按规程自动给出CT/PT（励磁）拐点值.
◆自动给出5%和10%误差曲线.
◆可保存3000组测试资料，掉电后不丢失.
◆支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
◆小巧轻便≤22Kg，非常利于现场测试
互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪主要测试功能
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。产品符合国标GB 1207-2006、GB 1208-2006标准。
互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪主要特征
◆支持检测CT和PT
◆满足 GB1207、GB1208等规程要求.
◆无需外接其它辅助设备，单机即可完成所有检测项目.
◆自带微型快速打印机、可直接现场打印测试结果
◆采用智能控制器，操作简单.
◆大屏幕液晶，图形化显示接口.
◆按规程自动给出CT/PT（励磁）拐点值.
◆自动给出5%和10%误差曲线.
◆可保存3000组测试资料，掉电后不丢失.
◆支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
◆小巧轻便≤22Kg，非常利于现场测试
互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪主要测试功能
| CT | PT |
| • 伏安特性（励磁特性）曲线 | • 伏安特性（励磁特性）曲线 |
| • 自动给出拐点值 | • 自动给出拐点值 |
| • 自动给出5%和10%的误差曲线 | • 变比测量 |
| • 变比测量 | • 极性判断 |
| • 极性判断 | • 交流耐压测试 |
| • 一次通流测试 | • 铁心退磁 |
| • 交流耐压测试 | |
| • 铁心退磁 |
技术参数
互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪技术指标
| 项 目 | 参 数 | |
| 工作电源 | AC220V±10% 、50Hz | |
| 设备输出 |
0～1000V（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 |
|
| 大电流输出 | 0～600A | |
| 励磁测量精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
| CT变比测量 | 范围 | ≤5000A/1A(25000A/5A) |
| 精度 | ≤0.5% | |
| PT变比测量 | 范围 | ≤500KV |
| 精度 | ≤0.5% | |
| 工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | |
| 尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg | |
设备成套性
互感器伏安特性测试仪500V/5A 四级承试设备 ED2000F 互感器伏安特性测试仪
| 承装（修、试）电力设施许可证所需施工机具设备条件 | |||||
| 承试类 四级 | |||||
| 序号 | 机具设备名称 | 单位 | 数量 | 规 格 | 型号 |
| 一 | 高压发生设备 | ||||
| 1 | 直流高压发生器 | 套 | 1 | DC：120kV/2mA | ZGF-120/2 |
| 2 | 工频耐压试验装置 | 台 | 1 | AC：30kVA/50kV | YD0/50 |
| 台 | 1 | AC：6kVA-10kVA/50kV | YD-6/50 | ||
| 工频耐压试验装置控制台（箱） | 台 | 1 | AC：30kVA/50kV | TC-30 | |
| 台 | 1 | AC：6kVA-10kVA/50kV | XC-6 | ||
| 3 | 变频串联谐振试验成套装置 | 套 | 1 | 75kVA/75kV/1A | TPXB-75/75 |
| 30～300Hz | |||||
| 4 | 感应耐压试验装置 | 套 | 1 | 5kVA/360V 150Hz | SBF-5/360 |
| 二 | 电气测量仪器 | ||||
| 1 | 高压介质损耗测试装置 | 台 | 1 | 1、介质测量精度为1% 2、电容量精度为0.5% 3、抗干扰变频 | EDJS9000 |
| 2 | 三相继电保护测试仪 | 台 | 1 | 三相电压电流各2组 | MTP4330 |
| 3 | 回路电阻测试仪 | 台 | 1 | DC：≥100A | ED0303B |
| 4 | 互感器伏安特性测试仪 | 台 | 1 | 500V/5A | ED200F |
| 5 | 接地电阻测试仪 | 台 | 1 | ED2571 | |
| 6 | 变压器直流电阻测试仪 | 台 | 1 | DC：≥10A | ED0204-10 |
| 7 | 变压器变比测试仪 | 台 | 1 | 数字式0.5级 | ED0203 |
| 8 | 断路器特性测试仪 | 台 | 1 | ED0301F | |
| 9 | 绝缘电阻测试仪 | 台 | 1 | DC：0～5000V 200G(Ω)短路电流≥3mA | DMC2010 |
| 三 | 常用仪器仪表 | ||||
| 1 | 兆欧表 | 只 | 1 | DC：2500V | ED2671 |
| 2 | 兆欧表 | 只 | 1 | DC：500V | ZC-25 |
| 3 | 数字式双钳相位伏安表 | 只 | 1 | 测量电流小于1mA～1A | ED0604 |
