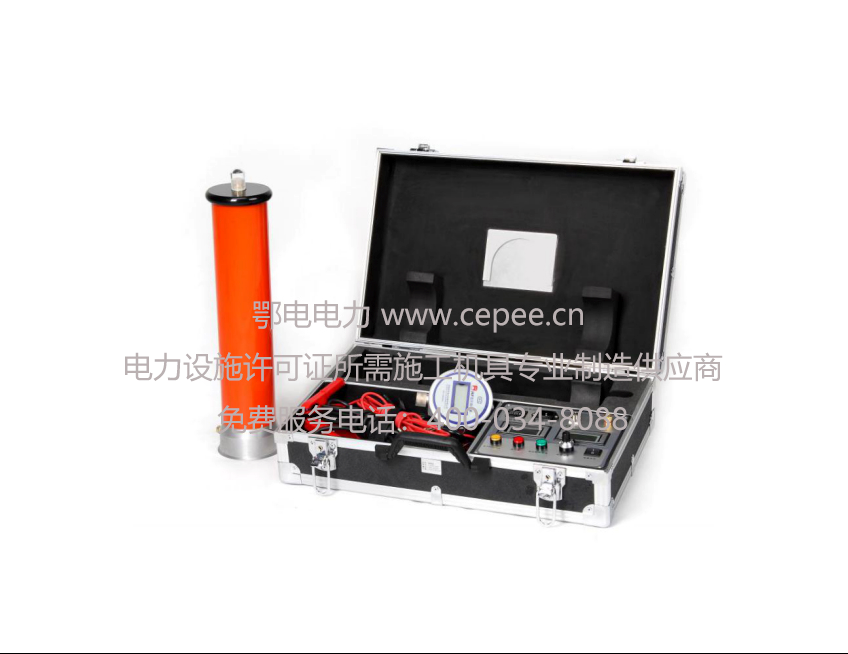

直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器
发布时间：2020-05-29 点击量：
- 产品型号：
ZGF-120KV/2mA
- 说 明 书 ：
- 参考标准：
- 测量范围：
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120kV/2mA型 直流高压发生器
- 在线询价：
产品简介
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器功能特点
机箱采用铝合金机箱。
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
升压电位器零起升压。
0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.0%±2个字）。
过压保护采用拔码设定，一目了然，误差±1%。
倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
机箱采用铝合金机箱。
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
升压电位器零起升压。
0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.0%±2个字）。
过压保护采用拔码设定，一目了然，误差±1%。
倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
产品特点
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器功能特点
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器机箱采用铝合金机箱。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器升压电位器零起升压。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.0%±2个字）。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器过压保护采用拔码设定，一目了然，误差±1%。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器机箱采用铝合金机箱。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器升压电位器零起升压。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.0%±2个字）。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器过压保护采用拔码设定，一目了然，误差±1%。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
技术参数
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器ZGF系列直流高压发生器规格及主要技术性能
|
规格 技术参数 |
60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
| 额定电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 |
| 额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
| 额定功率(W) | 120 | 180 | 300 | 120 | 240 | 600 |
| 机箱重量(kg) | 8 | 8 | 8 | 8 | 8 | 8 |
| 倍压重量(kg) | 4 | 4 | 5 | 6 | 6 | 8 |
| 倍压高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 |
| 电压测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
| 电流测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
| 波纹系数 | ≤1% | |||||
| 电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
| 过载能力 |
空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 |
|||||
| 电源 | 单相交流50HZ 220V±10% | |||||
| 工作方式 | 间断使用 | |||||
| 一次连续时间最长为10分钟 | ||||||
| 工作环境 | 温度： 0~40℃ | |||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
| 海拔高度：1500米以下 | ||||||
| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
| 空气绝缘、无泄漏之虑 | ||||||
| 操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤1.0%） 最适合氧化锌避雷器试验 |
|||||
| 过压保护采用拨置，一目了然 | ||||||
| 机箱倍压放置一个铝合金箱整机一手可提 | ||||||
设备成套性
直流高压发生器DC：120kV/2mA 四级承试设备 ZGF-120KV/2mA型 直流高压发生器
| 承装（修、试）电力设施许可证所需施工机具设备条件 | |||||
| 承试类 四级 | |||||
| 序号 | 机具设备名称 | 单位 | 数量 | 规 格 | 型号 |
| 一 | 高压发生设备 | ||||
| 1 | 直流高压发生器 | 套 | 1 | DC：120kV/2mA | ZGF-120/2 |
| 2 | 工频耐压试验装置 | 台 | 1 | AC：30kVA/50kV | YD0/50 |
| 台 | 1 | AC：6kVA-10kVA/50kV | YD-6/50 | ||
| 工频耐压试验装置控制台（箱） | 台 | 1 | AC：30kVA/50kV | TC-30 | |
| 台 | 1 | AC：6kVA-10kVA/50kV | XC-6 | ||
| 3 | 变频串联谐振试验成套装置 | 套 | 1 | 75kVA/75kV/1A | TPXB-75/75 |
| 30～300Hz | |||||
| 4 | 感应耐压试验装置 | 套 | 1 | 5kVA/360V 150Hz | SBF-5/360 |
| 二 | 电气测量仪器 | ||||
| 1 | 高压介质损耗测试装置 | 台 | 1 | 1、介质测量精度为1% 2、电容量精度为0.5% 3、抗干扰变频 | EDJS9000 |
| 2 | 三相继电保护测试仪 | 台 | 1 | 三相电压电流各2组 | MTP4330 |
| 3 | 回路电阻测试仪 | 台 | 1 | DC：≥100A | ED0303B |
| 4 | 互感器伏安特性测试仪 | 台 | 1 | 500V/5A | ED200F |
| 5 | 接地电阻测试仪 | 台 | 1 | ED2571 | |
| 6 | 变压器直流电阻测试仪 | 台 | 1 | DC：≥10A | ED0204-10 |
| 7 | 变压器变比测试仪 | 台 | 1 | 数字式0.5级 | ED0203 |
| 8 | 断路器特性测试仪 | 台 | 1 | ED0301F | |
| 9 | 绝缘电阻测试仪 | 台 | 1 | DC：0～5000V 200G(Ω)短路电流≥3mA | DMC2010 |
| 三 | 常用仪器仪表 | ||||
| 1 | 兆欧表 | 只 | 1 | DC：2500V | ED2671 |
| 2 | 兆欧表 | 只 | 1 | DC：500V | ZC-25 |
| 3 | 数字式双钳相位伏安表 | 只 | 1 | 测量电流小于1mA～1A | ED0604 |
|
承装（修、试）电力设施许可证所需施工机具设备条件
承试类 五级
|
|||||
| 序号 | 机具设备名称 | 单位 | 数量 | 规 格 | 型号 |
| 一 | 高压发生设备 | ||||
| 1 | 直流高压发生器 | 套 | 1 | DC：60kV/2mA | ZGF-60/2 |
| 2 | 工频耐压试验装置 | 套 | 1 | AC：5kVA/50kV | YD-5/50 |
| 3 | 变频串联谐振试验成套装置 | 套 | 1 | 75kVA/75kV/1A 30～300HZ | TPXB-75/75 |
| 二 | 电气测量仪器 | ||||
| 1 | 回路电阻测试仪 | 台 | 1 | DC：≥100A | ED0303 |
| 2 | 三相继电保护测试仪 | 台 | 1 | 三相电压电流各2组 | MTP4330 |
| 3 | 互感器伏安特性测试仪 | 台 | 1 | 500V/5A | ED2000F |
| 4 | 接地电阻测试仪 | 台 | 1 | ED2571 | |
| 5 | 变压器直流电阻测试仪 | 台 | 1 | DC：≥10A | ED0204-10 |
| 6 | 变压器变比测试仪 | 台 | 1 | 数字式0.5级 | ED0203 |
| 7 | 断路器特性测试仪 | 台 | 1 | ED0301F | |
| 三 | 常用仪器仪表 | ||||
| 1 | 兆欧表 | 只 | 1 | DC：2500V | ED2671 |
| 2 | 兆欧表 | 只 | 1 | DC：500V | ZC-25 |
| 3 | 数字式双钳相位伏安表 | 只 | 1 | 测量电流1mA～5A | ED0604 |
