数字式双钳相位伏安表测量电流小于1mA~5A 三级承试设备 ED0604数字式双钳相位伏安表

发布时间:2020-04-27 点击量:
  • 产品型号:

    ED0604

  • 说 明 书 :

    在线阅读 点击下载

  • 参考标准:

    DL/T595-1996

  • 测量范围:

    数字式双钳相位伏安表测量电流小于1mA~5A

  • 在线询价:

    点击这里给我发消息 点击这里给我发消息

产品简介

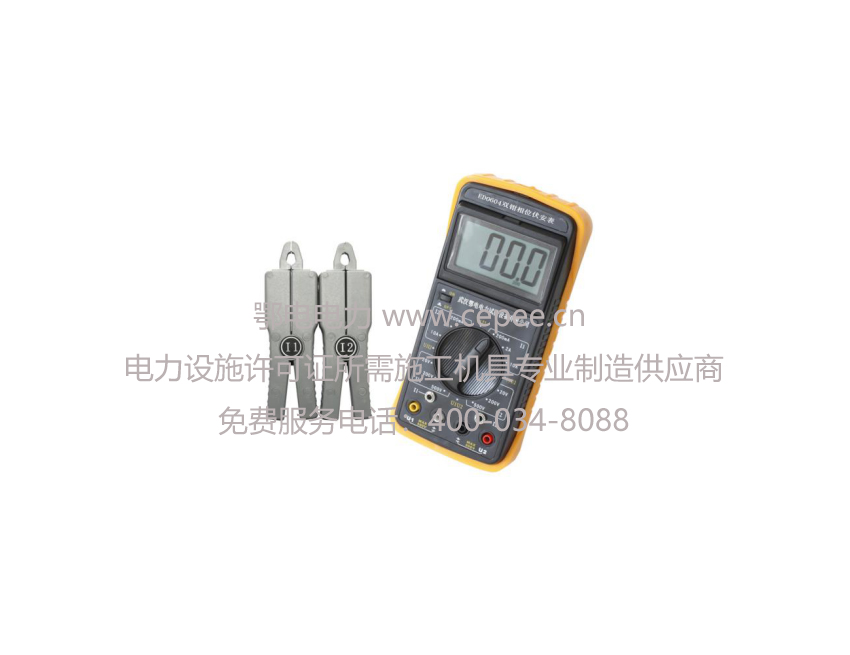

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表产品图片
 数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表产品图片   数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表产品介绍  数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。  数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。  数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。  数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。  数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。  数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。
数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表产品介绍

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。

产品特点

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表

1. 数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表结构精巧,使用方便手持式结构;

在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;
显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果;
开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。

2.数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表分辨率高

采用最新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V。

3.数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表低功耗

该相位表微功耗设计,且具有电池电压检测功能

4、数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表耐压

电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验

5、数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表绝缘电阻

数字双钳相位伏安表线路与外壳之间、两电压输入端之间:≥10MΩ

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表仪表结构图:

技术参数

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表1.基准条件和工作条件

影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ -10℃~40℃
环境湿度 40%~60% <80%
信号波形 正弦波 正弦波 β =0.05
信号频率 50HZ±1HZ 45HZ~65HZ
仪表工作电压 9V±0.1V 9V±1V
测相位时电压幅值 100V±20V 30V~500V
测相位时电流幅值 1A±0.2A 10mA~20.00A
外电场、磁场 应避免
被测导线位置 被测导线处于钳口的近似几何中心位置

数字式双钳相位伏安表​测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表2.一般规格

功    能 相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器
组别、感性、容性电路判别;功率因数、功率间接测试
电    源 DC9V 碱性干电池(1.5V LR6×6)
工作电流 开启背光灯最大约 35mA电池连续工作约 15 小时
关闭背光灯仪表耗电约 5mA电池连续工作约 100 小时
显示模式 LCD 显示,白屏背光功能,适合昏暗场所
LCD 尺寸 70mm×62mm ;显示域:64mm×54mm
仪表尺寸 长宽厚:196mm×92mm×54mm
采样速率 约 3 次/秒

量    程
*交流电压:0~20V/200V/500V
*交流电流:0~200mA/2A/10A
相位:0~360°
测量相位时 被测信号的 幅值范围 测 U1-U2 相位时:30V~500V
测 I1-I2 相位时:10mA~10.00A
测 U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
数据保持 测试中按 HOLD 键保持数据,“DH”符号显示

自动关机 开机约 15 分钟后,仪表自动关机,以降低电池消耗
电压检测 当电池电压低于 7.8V~8V 时,电池电压低符号“    ”显示,提
醒更换电池
仪表质量 主机约 550g(带电池),表钳约 170g×2,测试线约 250g
测试线长度 1.5m
电流钳线长 2m
工作温湿度 -10℃~40℃; 80%Rh 以下
存放温湿度 -10℃~60℃; 70%Rh 以下
输入阻抗 测试电压各档输入阻抗为:1MΩ
测 U1U2 相位时电压输入阻抗为:40KΩ

耐      压
仪表线路与外壳间耐受 1000V/50Hz 的正弦波交流电压历时 1 分;两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时1 分钟的试验
绝      缘 仪表线路与外壳之间、两电压输入端之间≥10MΩ
结      构 双重绝缘

数字式双钳相位伏安表​测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表3.基准条件下基本误差及性能指标

类 别 量 程 分辨力 基本误差

电 压
20V 0.01V
±(0.5%量程)
200V 0.1V
500V 1V

电 流
200mA 0.1mA
±(0.5%量程)
2A 1mA
10A 10mA
相 位 0~360° ±1°
注:工作条件下的相位误差:10mA~20A 为±3°;10mA 以下±6°

设备成套性

数字式双钳相位伏安表测量电流小于1mA~5A  三级承试设备 ED0604数字式双钳相位伏安表


2017版电力承装修试三承试电力设施许可证所需施工机具设备表
序号 机具设备名称 单位 数量 规  格 型号
高压发生设备
1 直流高压发生器 1 DC:200kV/3mA ZGF-200/3
直流高压发生器 1 DC:120kV/2mA ZGF-120/2
3 工频耐压试验装置 1 AC:10kVA/100kV YD-10/100
4 工频耐压试验装置 1 AC:5kVA/50kV YD-5/50
 5 工频耐压试验装置
控制台
1 AC:10kVA/100kV TC-10
工频耐压试验装置
控制台
1 AC:5kVA/50kV XC-5
7 变频串联谐振试验
成套装置
1 500kVA/200kV/5A  30~300Hz TPXB-500/200
8 感应耐压试验装置 1 5kVA/360V 150Hz SBF-5/360
电气测量仪器
1 高压介质损耗测试装置 2 1、介质测量精度为1% 2、电容量精度为0.5%    3、抗干扰变频      EDJS9000
2 回路电阻测试仪 2 DC:≥100A ED0303B
3 互感器伏安特性测试仪 1 1100V/5A ED2000F
4 接地电阻测试仪 1 异频法 EDWR-5
5 电容电感测试仪 1   ED2008B
6 接地导通测试仪 1 DC:1A EDDT-10
7 变压器直流电阻测试仪 2 DC:≥10A ED0204-10
8 变压器变比测试仪 1 数字式0.5级 ED0203
9 变压器绕组变形测试仪 1 频响法 BTRC-II
10 有载分接开关测试仪 1 I≥1A EDBYKC2000
11 断路器特性测试仪 2   ED0301F
12 氧化锌避雷器阻性电流测试仪 1   ED0403
13 三相继电保护测试仪 1 三相电压电流各2组 MTP4330
14 雷击计数器校验仪 1   ED0401
15 绝缘电阻测试仪 2 DC:0~5000V 200G(Ω)   短路电流≥3mA DMC2010
油、气试验仪器
1 SF6检漏仪 1 灵敏度1ppmv XP-1
2 SF6气体微水测试仪 1   ED0501F
常用仪器仪表
1 兆欧表 1 DC:2500V ED2571
2 兆欧表 1 DC:500V ZC-7
3 数字式双钳相位伏安表 1 测量电流小于1mA~5A ED0604
