雷击计数器校验仪三级承试设备 ED0401避雷器放电计录器检测仪

发布时间：2020-04-27 点击量：

产品型号：
ED0401
说明书：
在线阅读点击下载
参考标准：
DL/T595-1996
测量范围：
雷击计数器校验仪三级承试设备
在线询价：

产品简介

雷击计数器校验仪三级承试设备 ED0401避雷器放电计录器检测仪产品图片

产品图片 2、产品介绍由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。

雷击计数器校验仪三级承试设备 ED0401避雷器放电计录器检测仪产品介绍

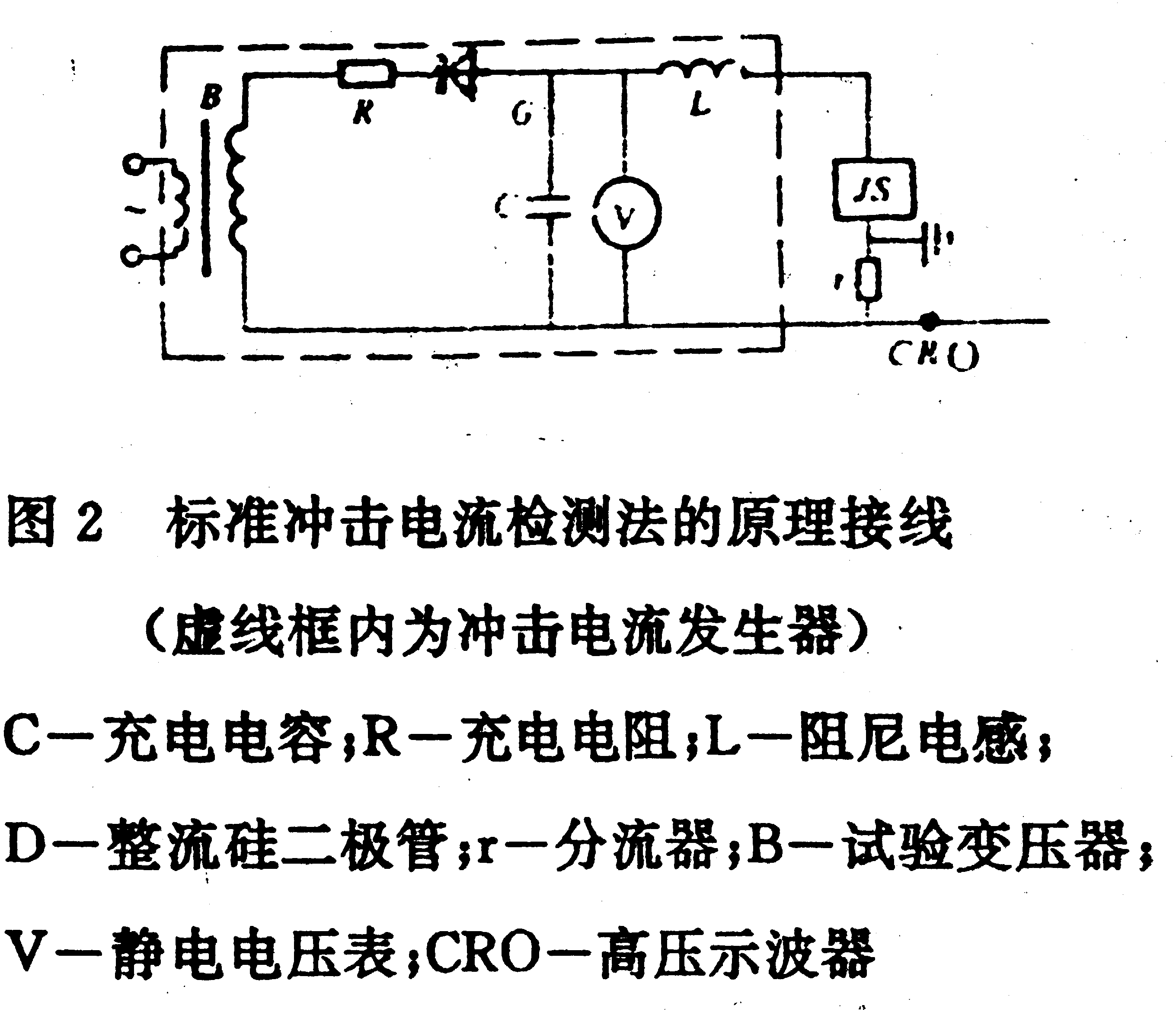

由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。

雷击计数器校验仪三级承试设备 ED0401避雷器放电计录器检测仪将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。

《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。雷击计数器校验仪三级承试设备 ED0401避雷器放电计录器检测仪

产品特点

技术参数

雷击计数器校验仪三级承试设备 ED0401避雷器放电计录器检测仪主要技术指标

1、输出电流：≥100A
2、输出冲击电流波形：8/20μs
3、输入电压：AC 220V ±5% 50Hz
4、工作电源：AC220V 50Hz
5、最小动作电流为100A（8／20μs）
6、用于10kV以上的高压避雷器计数器

设备成套性

雷击计数器校验仪三级承试设备 ED0401避雷器放电计录器检测仪

2017版电力承装修试三级承试电力设施许可证所需施工机具设备表

序号	机具设备名称	单位	数量			规格	型号
一	高压发生设备
1	直流高压发生器	套		1	DC：200kV/3mA		ZGF-200/3
2	直流高压发生器	套		1	DC：120kV/2mA		ZGF-120/2
3	工频耐压试验装置	台		1	AC：10kVA/100kV		YD-10/100
4	工频耐压试验装置	台		1	AC:5kVA/50kV		YD-5/50
5	工频耐压试验装置控制台	台		1	AC：10kVA/100kV		TC-10
6	工频耐压试验装置控制台	台		1	AC:5kVA/50kV		XC-5
7	变频串联谐振试验成套装置	套		1	500kVA/200kV/5A 30～300Hz		TPXB-500/200
8	感应耐压试验装置	套		1	5kVA/360V 150Hz		SBF-5/360
二	电气测量仪器
1	高压介质损耗测试装置	台		2	1、介质测量精度为1% 2、电容量精度为0.5% 3、抗干扰变频		EDJS9000
2	回路电阻测试仪	台		2	DC：≥100A		ED0303B
3	互感器伏安特性测试仪	台		1	1100V/5A		ED2000F
4	接地电阻测试仪	台		1	异频法		EDWR-5
5	电容电感测试仪	台		1			ED2008B
6	接地导通测试仪	台		1	DC：1A		EDDT-10
7	变压器直流电阻测试仪	台		2	DC：≥10A		ED0204-10
8	变压器变比测试仪	台		1	数字式0.5级		ED0203
9	变压器绕组变形测试仪	台		1	频响法		BTRC-II
10	有载分接开关测试仪	台		1	I≥1A		EDBYKC2000
11	断路器特性测试仪	台		2			ED0301F
12	氧化锌避雷器阻性电流测试仪	台		1			ED0403
13	三相继电保护测试仪	台		1	三相电压电流各2组		MTP4330
14	雷击计数器校验仪	只		1			ED0401
15	绝缘电阻测试仪	台		2	DC：0～5000V 200G(Ω) 短路电流≥3mA		DMC2010
三	油、气试验仪器
1	SF6检漏仪	台		1	灵敏度1ppmv		XP-1
2	SF6气体微水测试仪	台		1			ED0501F
四	常用仪器仪表
1	兆欧表	只		1	DC：2500V		ED2571
2	兆欧表	只		1	DC：500V		ZC-7
3	数字式双钳相位伏安表	只		1	测量电流小于1mA～5A		ED0604
