变频串联谐振试验成套装置500kVA/200kV/2.5A 30～300Hz 三级承试设备 TPXB-500/200 变频串联谐振成套试验装置

变频串联谐振试验成套装置500kVA/200kV/2.5A  30～300Hz 三级承试设备 TPXB-500/200 变频串联谐振成套试验装置装置容量确定
设计六节电抗器，则单节电抗器为83kVA/45kV/1.85A/100H，装置总容量为500kVA。
验证：1、110kV/300mm2电缆0.8km的交流耐压试验，电容量≤0.1176uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
使用电抗器三节串联（系数1.1）两组并联，则L=100×3×1.1/2=165H ，则：
试验频率：f=1/2π√LC=1/(2×14×√165×0.1176×10^-6)=36Hz
试验电流：I=2πfCU试 =2π×36×0.1176×10^-6×128×10³=4A
2、110kV/63000kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过160kV，试验时间1min。
使用电抗器四节串联（系数1.2），则L=100×4×1.2=480H ，则：
试验频率：f=1/2π√LC=1/(2×14×√480×0.02×10^-6)=51.37Hz
试验电流：I=2πfCU试 =2π×51.37×0.02×10^-6×160×10³=1A
装置容量定为500kVA/200kV，分六节电抗器，电抗器单节为83kVA/45kV/1.85A/100H，使用电抗器串并联能满足上述被试品的试验要求。
变频串联谐振试验成套装置500kVA/200kV/2.5A  30～300Hz 三级承试设备 TPXB-500/200 变频串联谐振成套试验装置试验时设备使用关系列表

设备组合 被试品对象	电抗器 83kVA/45kV六节	激励变压器输出端选择	试验电压（kV）
110kV/300mm2电缆0.8km	使用电抗器三节串联 两组并联	5kV	≤128kV
110kV/63000kVA主变	使用电抗器四节串联	10kV	≤160kV
110kV高压开关、GIS	使用电抗器五节串联	10kV	≤200kV



系统配置及其参数

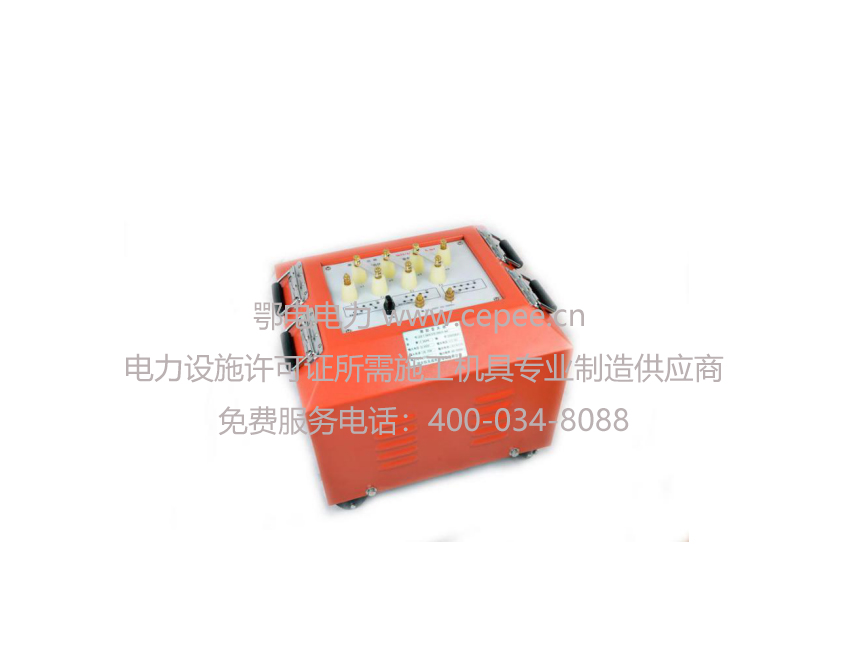

1、变频串联谐振试验成套装置500kVA/200kV/2.5A  30～300Hz 三级承试设备 TPXB-500/200 变频串联谐振成套试验装置激励变压器EDJLB-18kVA/5/5/10kV/0.4kV    1台 1、配置特点：
将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的zui大利用率及重量zui轻。10kV电缆等电气设备试验时，使用1.2kV输出端。
2、技术参数
1、 额定容量： 18kVA
2、 输入电压：  0～400V
3、 输出电压： 5/5/10kV
4、 工作频率范围：  30～300Hz
5、 工作时间：  15min
6、 外形尺寸和重量：360×280×360mm；75kg
7、 适用范围：  电气主设备试验及电缆试验
3、 性能特点
1、 激励变为干式结构，无漏油之虑。
2、 高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。

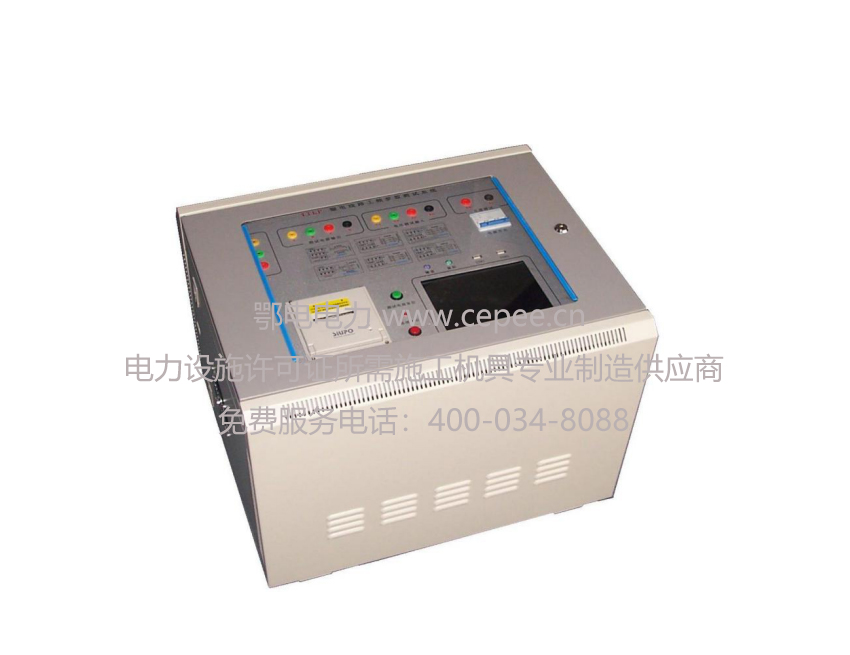

3、 内置过压保护，防止击穿反击。 额定输出容量：18kW
工作电源： 220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：45A
额定输出电流：45A
电压分辨率： 0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件zui高温度≤65K;
噪 声 水 平：≤50dB
可实现以下功能
1）变频电源的放置为纵向和横向，特别适合现场操作及观察；
2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；
3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统
可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；
4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；
5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；
6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；
7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等
① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；
② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）
8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；
9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；
10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；
P）重  量：约22kg；

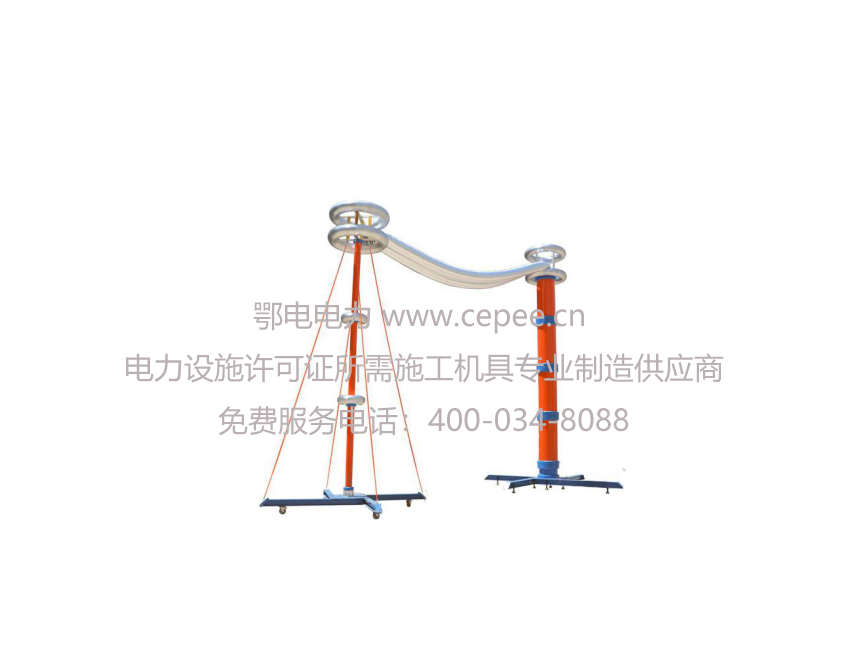

 3、变频串联谐振试验成套装置500kVA/200kV/2.5A  30～300Hz 三级承试设备 TPXB-500/200 变频串联谐振成套试验装置高压电抗器EDDK-83kVA/45kV    6节 1、技术参数
1、 额定zui高工作电压：83kV（有效值）
2、 额定zui大工作电流： 1.75A（有效值）
3、 额定容量：  45kVA
4、 额定电感量：  100H
5、 工作频率：          30～300Hz
6、 工作制：     15min
7、 外形尺寸和重量：   φ230×350mm；75kg/台
2、性能特点
1、 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器国家规范要求。
2、 电抗器为便携式，体积小，重量轻。
3、 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。

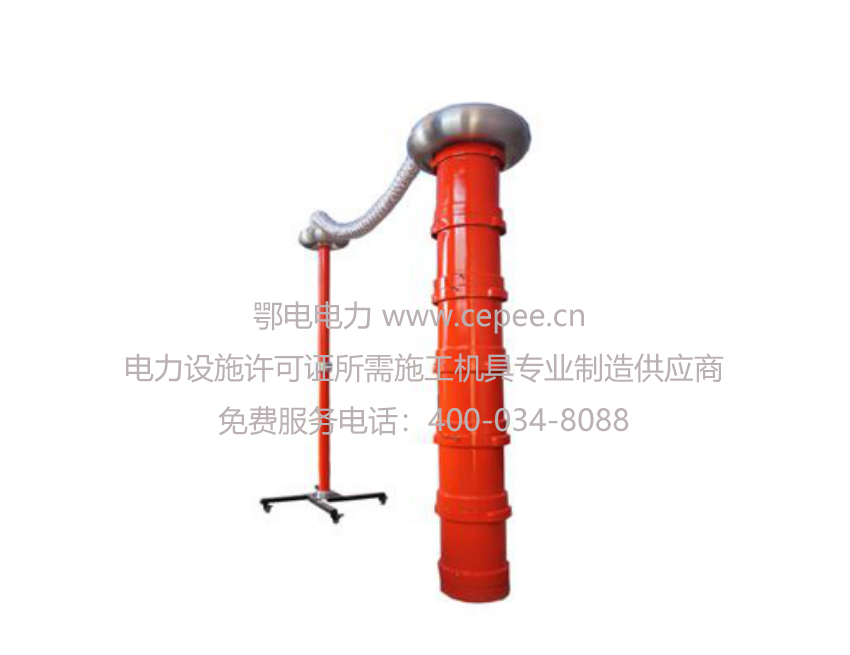

4、变频串联谐振试验成套装置500kVA/200kV/2.5A  30～300Hz 三级承试设备 TPXB-500/200 变频串联谐振成套试验装置电容分压器EDFR-200kV/750pF   1套 1、技术参数
额定电压：200kV；
高压电容量：750pF
介质损耗：tgσ≤0.5%；
分 压 比：3000：1
测量精度：有效值1.5级;
重    量：约22kg；
2、性能特点
1、 额定电压下可连续运行1小时。
2、 在30～300Hz范围内，其精度和稳定度保持要求不变。
3、 在20℃、0.4～0.5UN下介损值：≤0.15
4、 分压比误差：有效值时≤1.5%，
5、 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。
6、 电压测量通过专用测试引线引至变频电源进行测量。

8、供货清单一览表
（一）配置设备一览表

序号	设  备  名  称	型  号  及  规  格	单位	数量	备注
1	激励变压器	EDJLB-18kVA/5/5/10kV/0.4kV	台	1
2	变频电源	TPXB-18kW/220/380V	台	1
3	高压电抗器	EDDK-83kVA/45kV	台	6
4	电容分压器	EDFRC-200kV/750pF	套	1
5	内部连接线		套	1


（二）相关资料一览表

序号	资  料  名  称	单位	数量	备  注
1	出厂试验报告	份	1
2	成套装置使用说明书	份	1
3	产品合格证和用户意见卡	套	1


9、服 务
1该设备到货后，供方负责该套设备现场调试并协助需方完成第一次现场试验，并负责设备的操作及人员技术培训。
2供方对提供的所有产品实行保修，保修期为发货之日起一年时间，保修期内负责免费检查，零部件的更换。
3超过一年的产品供方常年负责维修，且只收取维修成本费用。
4实行24小时快速响应服务，在接到需要服务的电话或传真后24小时实行技术响应.
