谐振装置总体介绍

发布时间:2023-10-09 点击量:


TPXB变频串联谐振试验装置是一种利用串联谐振原理进行试验的设备。它通过励磁变压器激发串联谐振回路,并通过调节变频控制器的输出频率,使回路电感L和试品C串联谐振,从而将谐振电压加到试品上。该装置广泛应用于电力、冶金、石油、化工等行业,适用于大容量、高电压的电容性试品的交接和预防性试验。

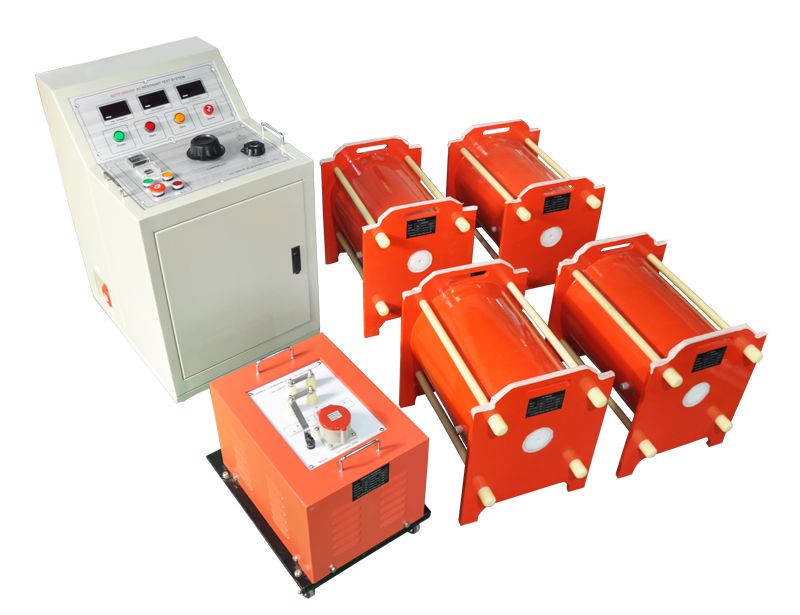

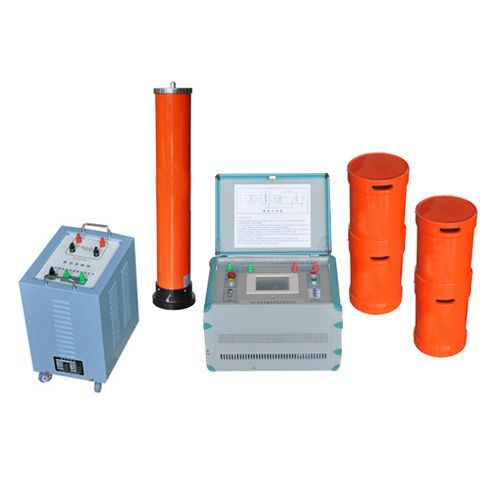

TPXB串联谐振耐压装置主要由变频控制器、励磁变压器、高压电抗器、高压分压器等组成。变频控制器分为控制台式和便携箱式两种,功率在20KW及以上的为控制台式,功率在20KW以下的为便携箱式。变频控制器的作用是将固定幅值和频率的380V或200V工频正弦交流电转变为可调幅值和频率的正弦波,并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升高到适合试验的电压。高压电抗器L是谐振回路的重要组成部分,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。


TPXB变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆的交流耐压试验,适用于60KV、220KV、500KV GIS的交流耐压试验。此外,它还适用于大型变压器、发电机组的工频耐压试验,以及电力变压器感应耐压试验和接地电阻测量。
