冲击电流发生器

发布时间:2017/03/11 点击量:
中文名
冲击电流发生器
作    用
检验电气设备耐受击电流稳定性
应    用
氧化锌避雷器阀片
特    点
体积小、结构紧凑、调波方便;
输出电流
4/10mS波形达到120kA)
额定电压
50 ±kV或±120kV

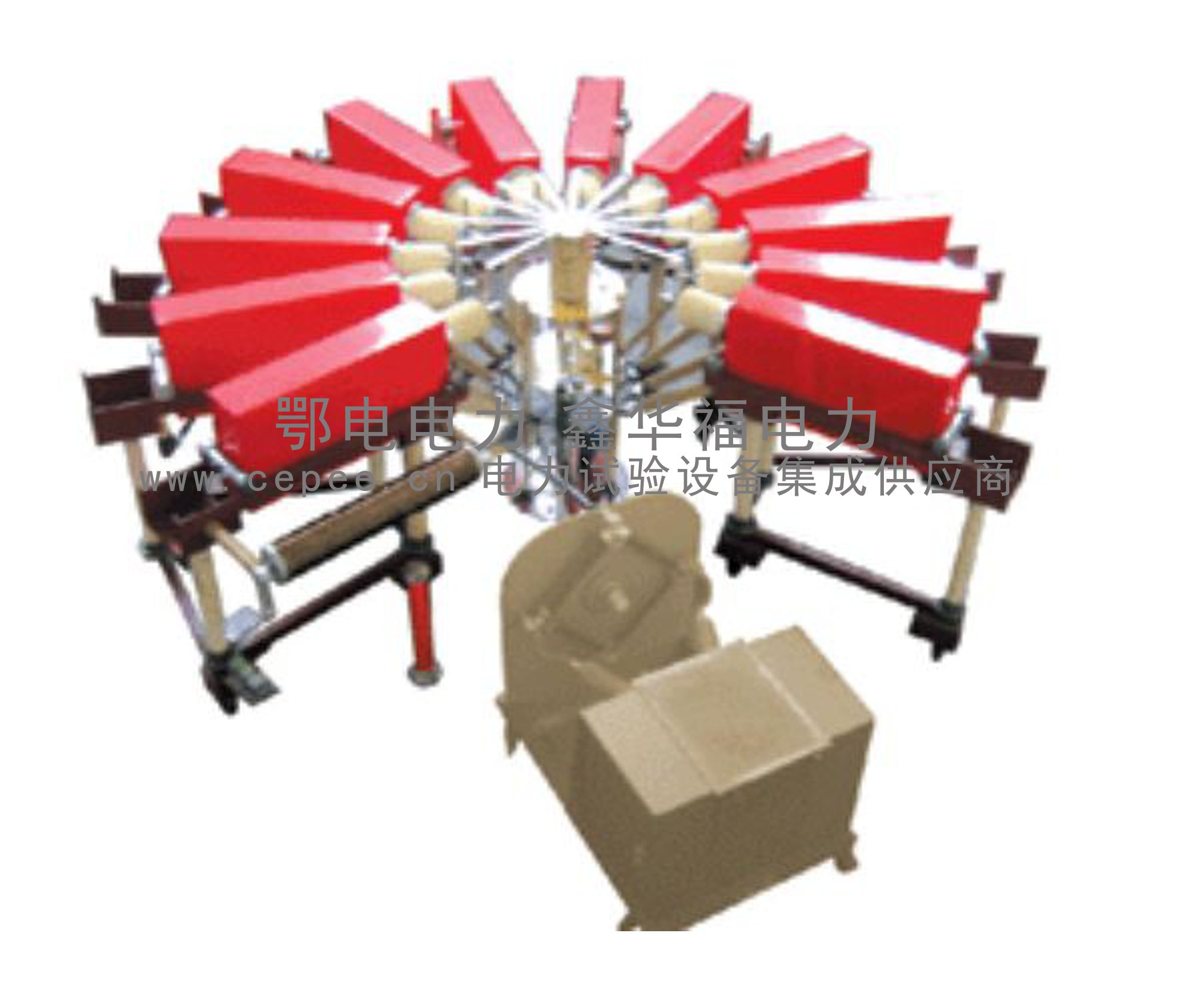

冲击电流发生器

要用以检验电气设备耐受冲击电流稳定的能力,广泛应用于氧化锌避雷器阀片进行冲击电流试验,也可以用于其它研究性试验。

仪器简介

冲击电流发生器主要用以检验电气设备耐受冲击电流稳定的能力,广泛应用于氧化锌避雷器阀片进行冲击电流试验,也可以用于其它研究性试验。
主要特点

1、体积小、结构紧凑、调波方便;
2、输出电流大(4/10mS波形达到120kA);
3、本装置采用下球气缸推动触发方式,同步性能好,动作可靠;
4、每只主电容器套管上都串有一只大能量的无感吸能电阻,确保主电容器的安全;
5、采用恒流充电计算机测量控制一体化系统,自动化程度高,抗干扰能力强。

主要参数

六种冲击电流波形发生器的主要技术参数

额定电压: 50 ±kV或±120kV
2000μS方波冲击电流幅值 1.5kA±5%
1/<20μS陡波冲击电流幅值 20kA±5%
4/10μS冲击电流幅值 100kA±5%
8/20μS雷电冲击电流幅值 40kA±5%
30/80μS操作冲击电流幅值 2kA±5%

五种冲击电流波形发生器的主要技术参数

额定电压: 50 ±kV或±120kV
1/<20μS陡波冲击电流幅值 20kA±5%
4/10μS冲击电流幅值 100kA±5%
8/20μS雷电冲击电流幅值 40kA±5%
30/80μS操作冲击电流幅值 2kA±5%
18/40μS冲击电流幅值 20kA±5%
