鄂电电力感应耐压倍频发电机组测试系统产品简介

发布时间:2018/10/10 点击量:

    感应耐压倍频发电机组测试系统是根据国标GB1094.3-85《电力变压器第三部分 绝缘水平和绝缘试验》及GB6495-86《干式电力变压器》规定的试验方式、试验电路组成的;由发电机组提供倍频交流电源,经过倍频发电机电源隔离滤波器滤除电源线路高频干扰信号和发电机组谐波信号后,施加在变压器的低压端,高压端感应出试验高电压,进行局放试验。本系统适合配电变及电力变感应耐压、局放测试,系统背景噪音不大于5pc,局放信号清晰,是变压器感应耐压和局放测试的理想设备。
    感应耐压倍频发电机组测试系统:新型中频电源输出的控制系统,具有电机Y-△启动,过流保护,零位启动,全数显显示电源、励磁电源、中频输出电源等特点。是倍频机组成套装置的低压控制测量及保护系统。本控制台做为中心控制单元,可通过控制操作使机组产生40-800v 125Hz、150Hz、200Hz可调电源。

    ◆本控制柜只有在调压器零位启动时才能启动中频电源的功能,保证中频电源从低电位输出。
    ◆电机由Y-△启动完毕后,中频指示灯亮起,才能启动中频电源,确保电机全压启动。
    ◆电机具有热继电器保护,电机过热时,切断主回路,调压器自动返回零位。
    ◆励磁电源电流与中频输出电源超负荷,过流继电器动作,切断主回路,调压器自动返回零位。

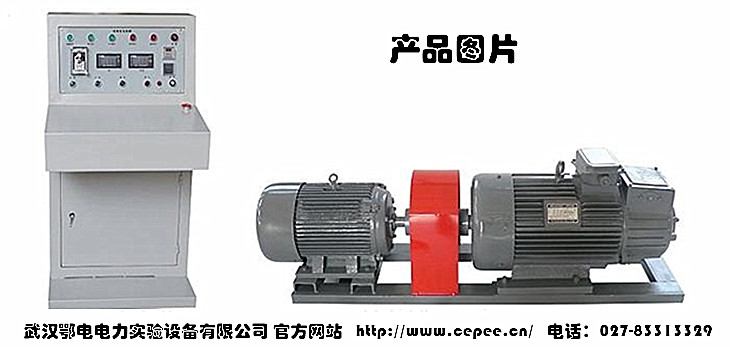

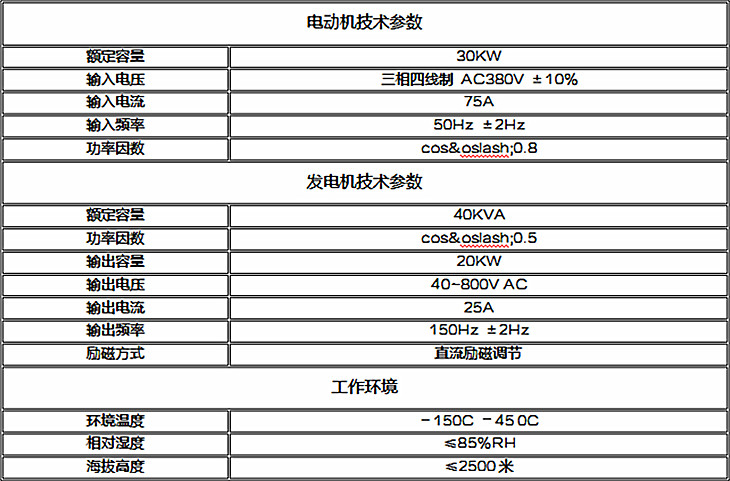

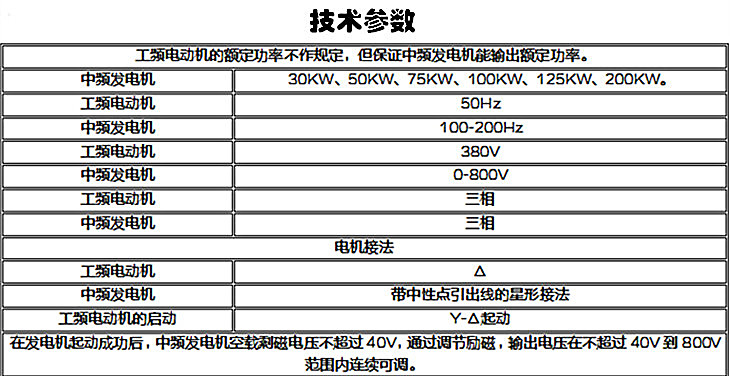

感应耐压倍频发电机组测试系统技术参数感应耐压倍频发电机组测试系统技术参数感应耐压倍频发电机组测试系统产品图片
