真空度测试仪器

真空度测试仪器



真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，真空度测试仪所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重 化的灭弧室。



中文名 真空度测试仪器



属    于 真空灭弧室的真空度的鉴定设备



特    点 实现了真空灭弧室的免拆卸测量



使    用 一般要求存放于较干燥的地方

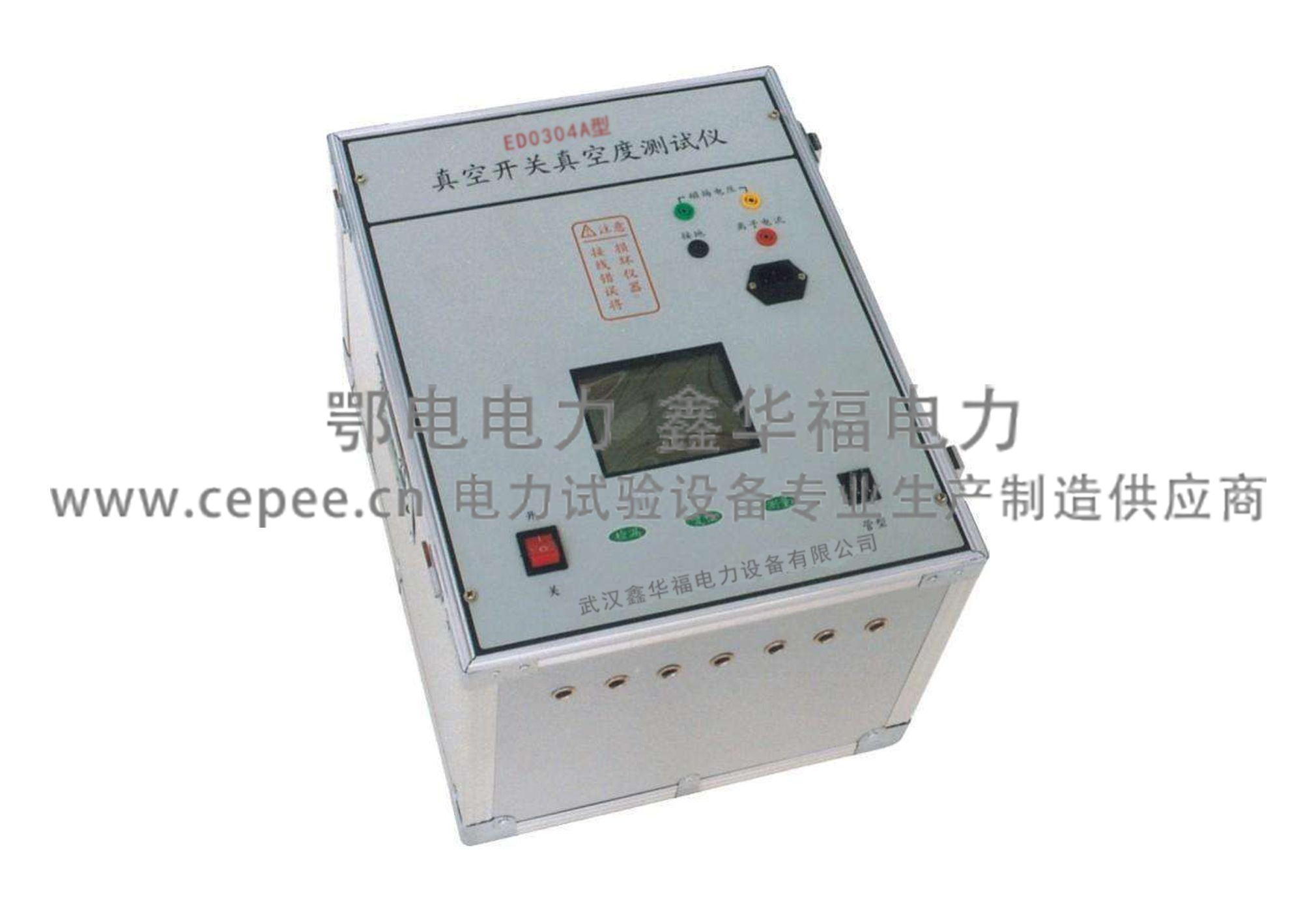

真空度测试仪概述



真空度测试仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片计算机为主控单元，测试过程完全实现自动化。



该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。



仪器最突出的特点是：



实现了真空灭弧室的免拆卸测量，真空度测试仪直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。



仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。



真空度测试仪使用



1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。若环境较潮湿，则应经常通电。



2、若测试后电流值显示为零，应检查灭弧室表面是否清洁。因为表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。发生这种情况后，将灭弧室表面檫干净，再做试验，一般来说这样得到的真空度值较精确。



3、使用时，高压输出线不得触及人体，以防触电。



4、高压指示灯亮时，不要触及高压线和磁控电流线，以防触电。



5、拆装打印纸在仪器先断电的情况下进行，以免损坏打印机。真空度测试仪换纸时，将前面板打开，用食指和拇指捏紧打印机两端的，两夹片轻轻拖出打印机，使出纸口略高于仪器面板，但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关，按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出，盖好打印机面板，装纸完毕。



6、本仪器无任何用户可维修的部件,如出现故障,请专业人员维修,或与供应商联系,切勿擅自打开仪器,以免发生意外或造成不必要的损失。



7、本仪器真空度测量范围在9.999×10-1～1×10-5之间,离子电流测量范围在9.999×10-1～1×10-7之间，当真空管的真空度大于10-2 Pa或离子电流大于500uA时建议该真空管报废。



8、若真空管内压力等于大气压（即真空管破损），本仪器测量范围内, 本仪器则拒绝检测，返回初始状态。



注意事项



1、击穿后，仪器有可能出现显示不正常，此时，按“复位键”，仪器回到正常状态。



2、 用以装配真空断路器的真空灭弧室的气体压力应低于1.33×10-3 Pa ；



3、 在规定的使用有效期内，开关管内的真空度不得高于6.6×10-2 Pa 。
