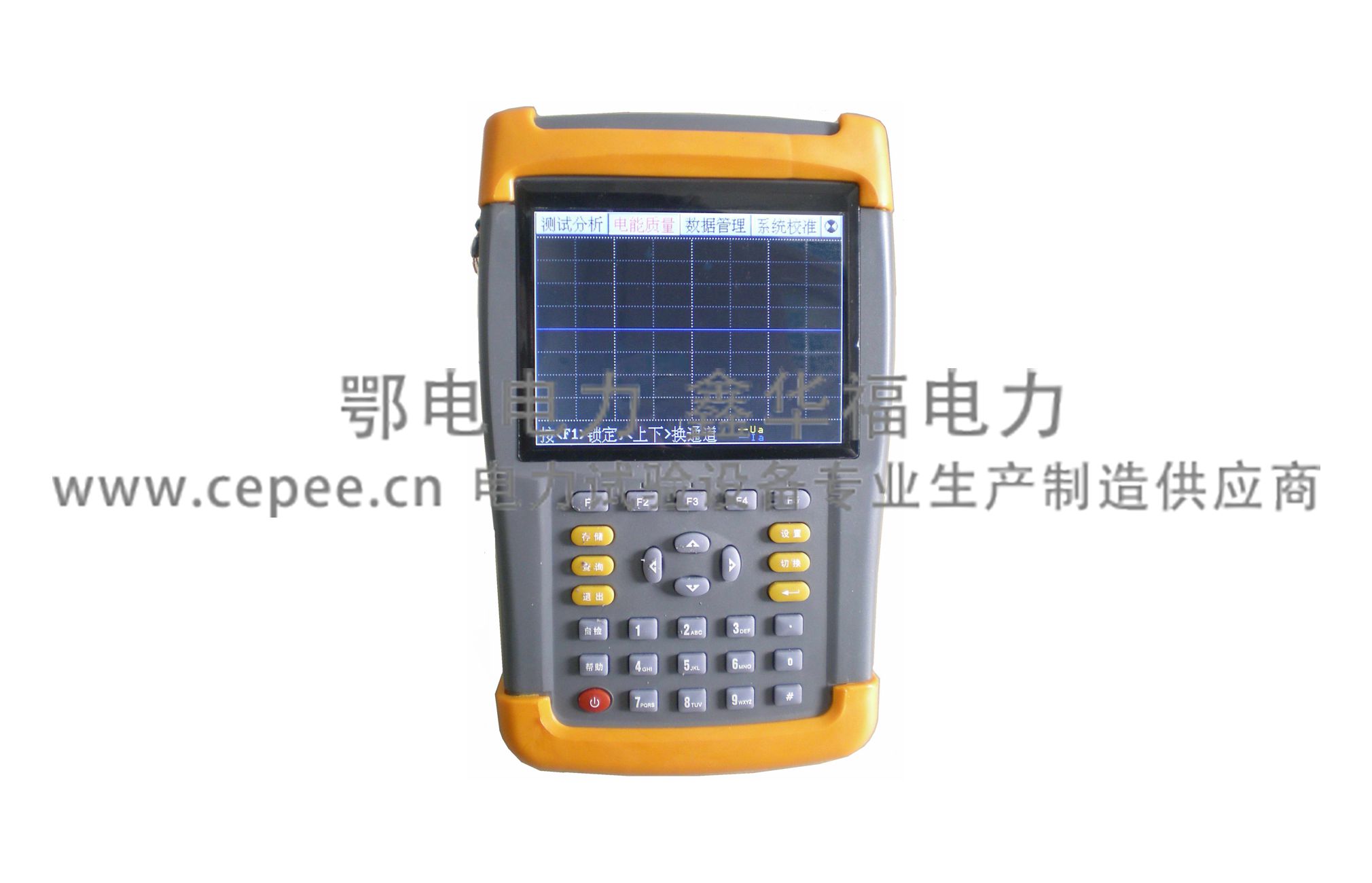

保护回路矢量分析仪产品概述
本保护回路矢量分析仪是一款集高效、安全、多功能于一体的专业测试设备,专为电力系统中的差动保护、复杂保护装置及高压计量装置的测试而设计。其独特的三路电压、六路电流矢量同屏显示功能,以及多项创新技术和人性化设计,使其成为现场测试与维护工作的得力助手。
主要特点与优势:
高效测试能力:国内首创的三路电压、六路电流矢量同屏显示技术,极大简化了差动保护装置测试流程,一次接线即可完成六角图绘制,显著提升工作效率。在受限空间或复杂接线环境中,双钳法测量功能更是提供了灵活多变的解决方案。
安全便捷操作:采用钳形电流互感器接线方式,无需断开电流回路,确保了测试过程的安全性与便捷性。
全面矢量分析:不仅能够进行复杂的保护装置矢量分析,判断接线正确性,并提供标准接线图对比,还支持常规电参量测试,如三相电压、电流、功率及相位角等,且可直读互感器一次侧参数,满足多样化测试需求。
高压计量装置检测:针对三相三线高压计量装置,能够分析48种接线方式,直接给出错误接线分析结果,有效防范窃电行为,保障电费收入。
谐波分析能力:具备现场信号谐波分析功能,覆盖2-32次谐波,自动计算总谐波失真度,为电力系统谐波治理提供数据支持。
人性化设计:大屏幕彩色液晶显示,全汉字图形化菜单及操作提示,触摸硅胶按键,宽温调节,确保在各种环境下都能舒适操作。大容量锂电池供电,续航长达6小时,满足长时间测试需求。
数据管理功能:支持大容量数据存储(2000组以上),数据可上传至后台管理计算机进行综合分析评审,配备万年历时钟功能,便于测试记录管理。
灵活扩展性:预留USB接口,支持数据导出及作为移动存储设备使用,增强设备的灵活性和应用广泛性。
技术参数概览:
输入特性:电压3通道,0~450V范围;电流6通道,0~6A范围;相位测量范围-180°~+180°;谐波分析至32次。
准确度:电压±0.3%,电流/功率±0.5%,相角±3°,谐波测量误差低。
工作环境:宽温设计,-15℃~+40℃适用。
供电与绝缘:交流160V~260V充电,高绝缘性能确保安全。
便携性:体积小(250mm×160mm×60mm),重量轻(1.8Kg),便于携带至现场使用。
综上所述,本保护回路矢量分析仪凭借其卓越的性能、丰富的功能以及人性化的设计,成为电力测试领域的一款高端产品,为电力系统的安全、高效运行提供了强有力的技术支持。
如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向,您可以拨打厂家直销热线:400-034-8088,或者访问他们的官方网址:www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
